Τύπος γεφυρών που συσσωρεύει και που παίρνει το σύστημα για τον άνθρακα που χειρίζεται την κυκλική μάντρα

Περιγραφή προϊόντων

Τύπος γεφυρών που συσσωρεύει και που παίρνει το σύστημα για το χειρισμό άνθρακα

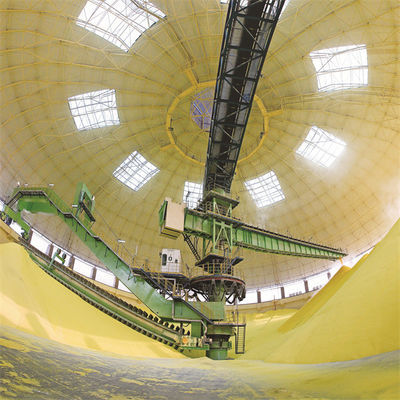

Ο κυκλικοί στοιβαχτής και reclaimer μεταλλουργικών ξυστρών ατσάλινων σκελετών χρησιμοποιούνται κυρίως στα οικοδομικά υλικά, τον άνθρακα, τη μεταλλουργία, τη ηλεκτρική δύναμη, το λιμένα, και άλλες βιομηχανίες, και χρησιμοποιούνται συνήθως στον ασβεστόλιθο ή τον άνθρακα σωρών και άλλα μαζικά υλικά. Cantilever του στοιβαχτή είναι εξοπλισμένο με έναν μεταφορέα ζωνών, ο οποίος περνά μέσω της στέγης πλέγματος δομών χάλυβα της κυκλικής μάντρας από το μεταφορέα ζωνών στο τρίποδο, και τα υλικά εισαγωγής ολοκληρώνουν την κωνική συσσώρευση δαχτυλιδιών μέσω του μεταφορέα ζωνών cantilever του στοιβαχτή Reclaimer ολοκληρώνει την εργασία λήψης μέσω τριών συνδεόμενος τις διαδικασίες: διακινούμενο σύστημα, luffing σύστημα, και σύστημα μεταλλουργικών ξυστρών. Reclaimer μεταλλουργικών ξυστρών ξύνει τα υλικά στην κωνική χοάνη κάτω από την κεντρική στήλη κατά μήκος της κλίσης του σωρού και των αποτελεσμάτων τα υλικά μέσω του δομένος τροφοδότη και του υπόγειου μεταφορέα ζωνών.

Χαρακτηριστικό γνώρισμα

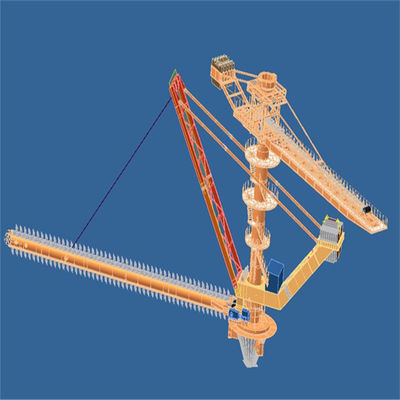

Κύρια συστατικά του κυκλικοί στοιβαχτή και reclaimer

1. Συσσώρευση της δομής χάλυβα, cantilever μεταφορέας ζωνών

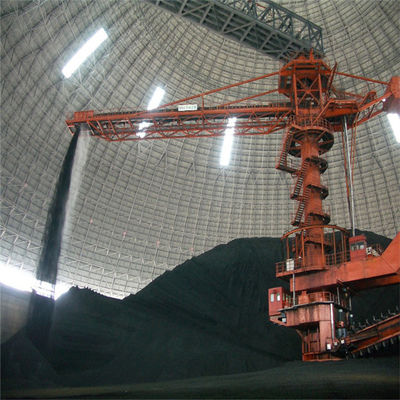

Ο cantilever στοιβαχτής παίρνει την κεντρική στήλη δεδομένου ότι το κέντρο, ένα τέλος είναι ο μεταφορέας ζωνών με cantilever τη δομή χάλυβα, και το άλλο τέλος είναι το κιβώτιο αντίβαρου. Η μέση που συσσωρεύει το γυρίζοντας μέρος συνδέεται με την κεντρική στήλη με τη γυρίζοντας συμπεριφορά, και ο στοιβαχτής μπορεί να περιστραφεί με να παγιδεψει το γρανάζι στο γυρίζοντας οδηγό με το εργαλείο στην κεντρική στήλη. Τα υλικά που εισάγουν την κυκλική μάντρα ξεφορτώνονται στο κεφάλι του cantilever μεταφορέα ζωνών και συσσωρεύονται άμεσα στη μάντρα. Ο στοιβαχτής περιστρέφεται σε μια ορισμένη γωνία για την κλίση συσσωρεύοντας έως ότου συσσωρεύεται σε έναν δακτυλιοειδή σωρό.

Υπάρχουν δύο κύριοι δομικοί τύποι cantilever στοιβαχτών, σταθερός cantilever τύπος και cantilever luffing τύπος.

Σύγκριση των δύο τύπων στοιβαχτών:

(1) τα πλεονεκτήματα του σταθερού στοιβαχτή είναι απλή δομή και χαμηλότερο κόστος. Το μειονέκτημα είναι ότι όταν δεν συσσωρεύεται το χαμηλότερο μέρος του στοιβαχτή ή ο υλικός σωρός είναι χαμηλός, η διαφορά είναι τεράστια, και η σκόνη στη μάντρα είναι σοβαρότερη (ακόμη και με ένα σύστημα ψεκασμού).

(2) ο luffing στοιβαχτής χρησιμοποιεί τον υδραυλικό κύλινδρο για να αυξήσει ή να χαμηλώσει cantilever. Το πλεονέκτημά του είναι cantilever μπορεί να αυξήσει πάνω-κάτω σύμφωνα με το ύψος συσσώρευσης για να μειώσει την υλική πτώση και να αποφύγει το πέταγμα σκόνης. Επίσης, μπορεί να μειώσει το ύψος της κεντρικής στήλης και να μειώσει το κόστος. Το μειονέκτημα είναι ότι η δομή είναι πιό σύνθετη.

2. Στοιβαχτής ατσάλινων σκελετών

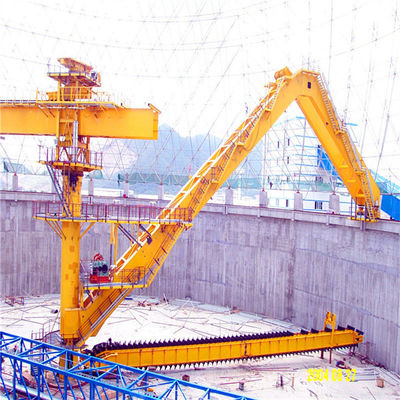

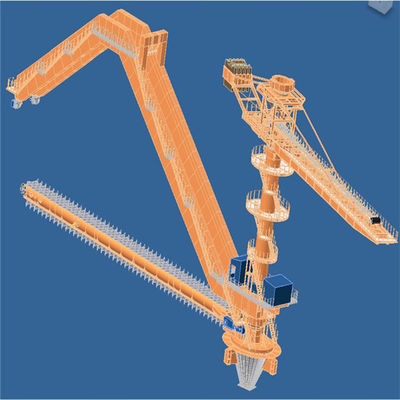

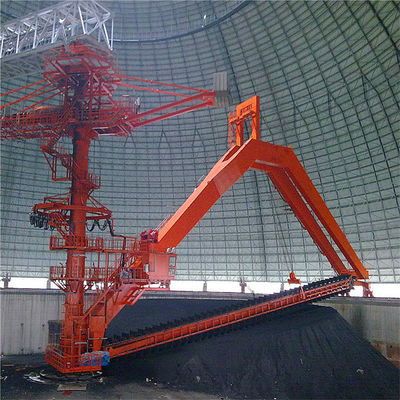

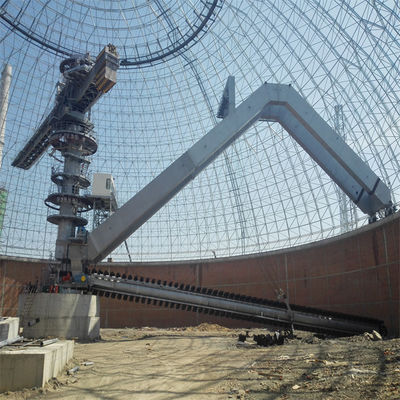

Reclaimer μεταλλουργικών ξυστρών ατσάλινων σκελετών αποτελείται κυρίως από τον ατσάλινο σκελετό, διακινούμενος μηχανισμός, που παίρνει το luffing μηχανισμό, και reclaimer μεταλλουργικών ξυστρών. Ο ατσάλινος σκελετός είναι το κύριο συστατικό της περιστροφής, και της υποστήριξης φορτίων reclaimer μεταλλουργικών ξυστρών. Reclaimer μεταλλουργικών ξυστρών τίθεται κάτω από τον ατσάλινο σκελετό. Ο luffing μηχανισμός υιοθετεί το μηχανικό βαρούλκο-τύπο, και ένα τέλος του ατσάλινου σκελετού συνδέεται με την κεντρική στήλη με ένα ρουλεμάν κυλίνδρων, το άλλο τέλος υποστηρίζεται στην κυκλική διαδρομή στο ανώτερο μέρος του διατηρώντας τοίχου μαντρών, και η περιστροφή reclaimer οδηγείται από τη διακινούμενη ρόδα στην κυκλική διαδρομή. Reclaimer ατσάλινων σκελετών έχει μια γερή δομή, και το μεγαλύτερο μέρος του βάρους του ατσάλινου σκελετού αντέχεται από το διατηρώντας τοίχο, ο οποίος βελτιώνει σημαντικά την κατάσταση πίεσης της κεντρικής στήλης και καθιστά τη λειτουργία πιό αξιόπιστη.
Ο διακινούμενος μηχανισμός αποτελείται από μια οδηγώντας ομάδα ροδών, μια διακινούμενο ηλεκτρικό ανίχνευση και ένα σύστημα ελέγχου, και το σύστημα λίπανσης. Εξετάζοντας τις απαιτήσεις της διπλής κατεύθυνσης μετακίνησης του ατσάλινου σκελετού ταλάντευσης υπό τους πιό δυσμενείς όρους, δύο διακινούμενες ρόδες χρησιμοποιούνται ως οδηγώντας ρόδες. Το wheelset οδηγείται μηχανικά από το μεταβλητό κανονισμό ταχύτητας συχνότητας. Κανονισμός ταχύτητας Stepless της ταχύτητας ταξιδιού εργασίας και της μη εργάσιμου ταχύτητας ταξιδιού (για να εξασφαλίσει την κανονική και ασφαλή λειτουργία κυκλικό reclaimer στοιβαχτών, να θέσει τις αργές και γρήγορες ταχύτητες αντίστοιχα σύμφωνα με τους επιτόπιους όρους λειτουργίας, δηλ. ταχύτητα ταξιδιού εργασίας και μη εργάσιμος ταχύτητα ταξιδιού). Για να εξασφαλίσει ότι η πίεση του ατσάλινου σκελετού είναι λογική και η πίεση ροδών κάθε ομάδας ροδών κάτω από τον ατσάλινο σκελετό είναι η ίδια, ο ατσάλινος σκελετός είναι αρθρωμένος με τις ομάδες δύο-ροδών, και κάθε σημείο αρθρώσεων υιοθετεί μέσω του τύπου άξονων. Επιπλέον, το κοινό ρουλεμάν χρησιμοποιείται στη σύνδεση μεταξύ του ατσάλινου σκελετού και της δομής περπατήματος για να εξασφαλίσει ότι ο ατσάλινος σκελετός μπορεί αυτόματα να προσαρμοστεί στην αλλαγή της διαδρομής. Η λίπανση κάθε συμπεριφοράς υποστήριξης και άξονα αρθρώσεων του διακινούμενου μηχανισμού υιοθετεί συγκεντρωμένη τη λίπος λίπανση.

3. Μεταλλουργική ξύστρα

(1) reclaimer μεταλλουργικών ξυστρών υιοθετεί έναν αλυσσοτροχό για να οδηγήσει την αλυσίδα κυλίνδρων, και έπειτα τις κινήσεις αλυσίδων κυλίνδρων η μεταλλουργική ξύστρα που παίρνει. Αυτή η μέθοδος έχει τη μεγάλη έλξη, τη μικρή γραμμική αντίσταση, και τη διάρκεια. Είναι μια λήψη και μια μεταφορά ενσωμάτωσης μεθόδου λήψης.
(2) η μεταλλουργική ξύστρα καθορίζεται στο διπλό μηχανισμό αλυσίδων, και ο αλυσσοτροχός οδηγείται από τη μηχανή στο οπίσθιο τμήμα για την κυκλική κίνηση. Η μεταλλουργική ξύστρα ξύνει τα υλικά στο χαμηλότερο μέρος του στοιβαχτή στην κωνική χοάνη στο χαμηλότερο μέρος της στήλης βασιλιάδων.
(3) η μεταλλουργική ξύστρα υιοθετεί τη διπλωμένη δομή πιάτων με την αποστολή της κλίσης και στις δύο πλευρές, η οποία ενώνεται στενά από το πιάτο χάλυβα και έχει την ικανοποιητικές δύναμη και την ακαμψία. Υπάρχουν ξύνοντας δόντια και στις δύο πλευρές της μεταλλουργικής ξύστρας. Αυτή η δομή μπορεί να κόψει το υλικό πλευρικά ο αποτελεσματικότερα, και η μεταλλουργική ξύστρα δεν κολλά στο υλικό και δεν έχει καμία επιστροφή. Η αλυσίδα σωμάτων και κυλίνδρων μεταλλουργικών ξυστρών συνδέεται με τα υψηλής αντοχής μπουλόνια, τα οποία είναι κατάλληλα για τη συντήρηση και την αποσύνθεση. Η αλυσίδα μπορεί να διαιρεθεί σε ενσωματωμένη αλυσίδα και εξωτερική αλυσίδα σύμφωνα με τη θέση τοποθέτησης του κυλίνδρου. Έναντι της ενσωματωμένης αλυσίδας, η εξωτερική αλυσίδα έχει τα πλεονεκτήματα χαμηλού θορύβου και συντήρηση-ελεύθερος
(4) η οδηγώντας συσκευή μεταλλουργικών ξυστρών αποτελείται από μια μηχανή, έναν μειωτή, μια υδραυλική σύζευξη, κ.λπ. Η οδηγώντας συσκευή είναι impact-resistant και κατάλληλη για τη συντήρηση. Η οδηγώντας συσκευή είναι εξοπλισμένη με την ηλεκτρική διπλή ασφάλεια και υπερφορτώνει την προστασία και είναι εξοπλισμένη με μια καλή συσκευή απορρόφησης κλονισμού.
(5) η εντείνοντας συσκευή reclaimer μεταλλουργικών ξυστρών τίθεται στον επικεφαλής αλυσσοτροχό. Η εντείνοντας συσκευή είναι υδραυλική να εντείνει, με τη σταθερή ένταση και την εύκολες λειτουργία και τη ρύθμιση.

Εφαρμογές

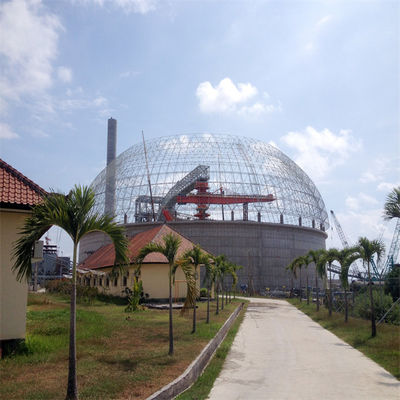

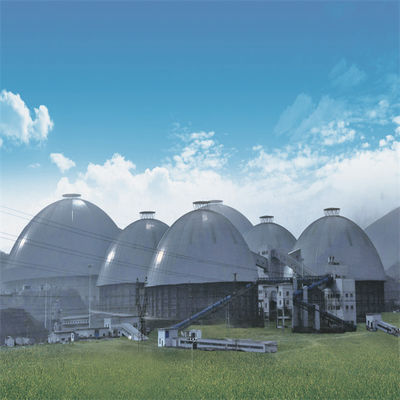

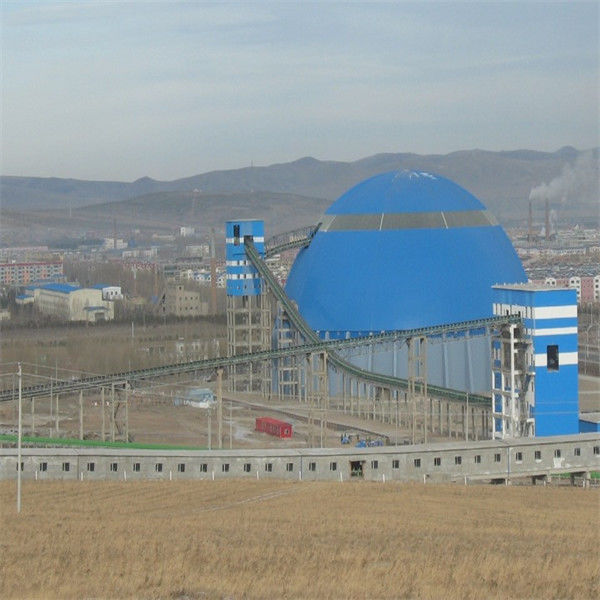

Case1

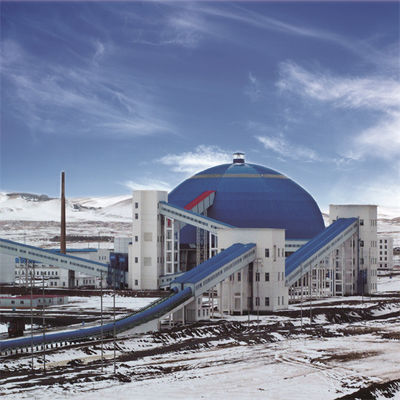

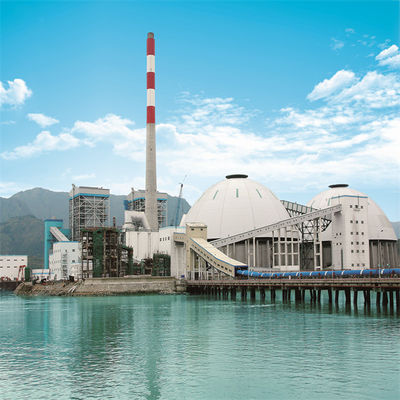

Case2
