Προσαρμοσμένοι κυκλικοί στοιβαχτής μαντρών και Reclaimer Reclaimer ροδών κάδων

Εισαγωγή του κυκλικοί στοιβαχτή και reclaimer

一, περίληψη

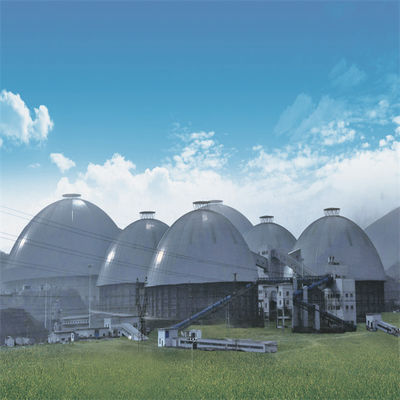

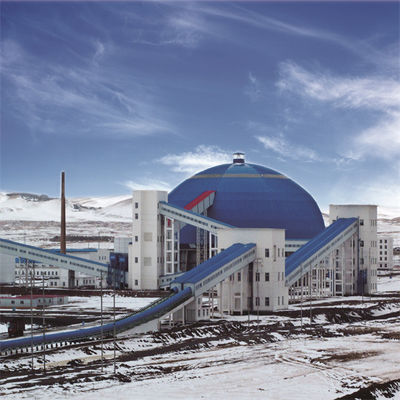

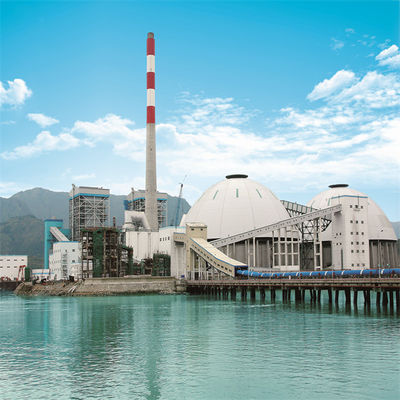

Ο κυκλικοί στοιβαχτής και reclaimer μεταλλουργικών ξυστρών ατσάλινων σκελετών χρησιμοποιούνται κυρίως στα οικοδομικά υλικά, τον άνθρακα, τη μεταλλουργία, τη ηλεκτρική δύναμη, το λιμένα και άλλες βιομηχανίες, και χρησιμοποιούνται συνήθως στον ασβεστόλιθο ή τον άνθρακα σωρών και άλλα μαζικά υλικά. Cantilever του στοιβαχτή είναι εξοπλισμένο με έναν μεταφορέα ζωνών, ο οποίος περνά μέσω της στέγης πλέγματος δομών χάλυβα της κυκλικής μάντρας από το μεταφορέα ζωνών στο τρίποδο, και τα υλικά εισαγωγής ολοκληρώνουν την κωνική συσσώρευση δαχτυλιδιών μέσω του μεταφορέα ζωνών cantilever του στοιβαχτή Reclaimer ολοκληρώνει την εργασία λήψης μέσω τριών διαδικασιών linkinge: διακινούμενο σύστημα, luffing σύστημα και σύστημα μεταλλουργικών ξυστρών. Reclaimer μεταλλουργικών ξυστρών ξύνει τα υλικά στην κωνική χοάνη κάτω από την κεντρική στήλη κατά μήκος της κλίσης του σωρού, και τα αποτελέσματα τα υλικά μέσω του δομένος τροφοδότη και του υπόγειου μεταφορέα ζωνών.

二, κύρια συστατικά του κυκλικοί στοιβαχτή και reclaimer

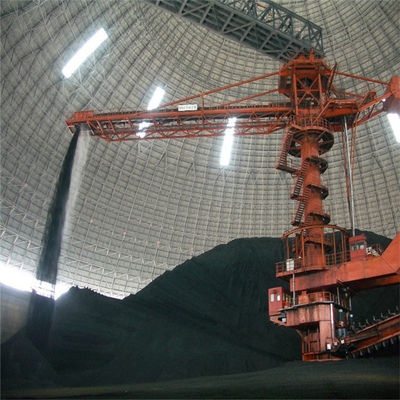

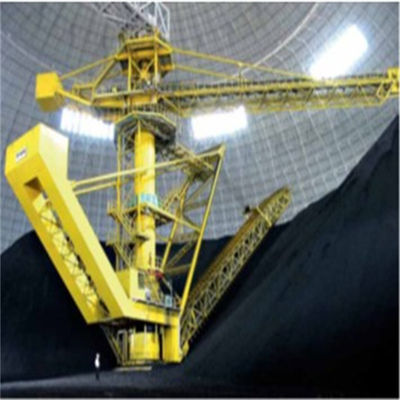

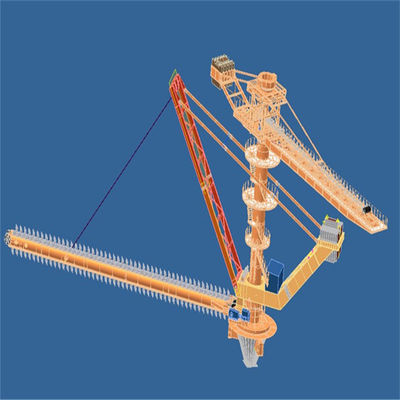

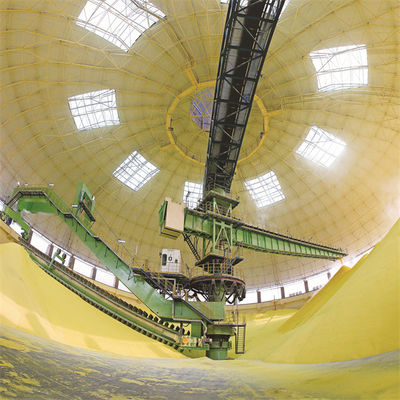

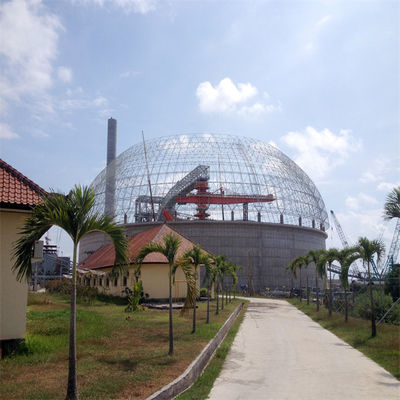

1. Συσσώρευση της δομής χάλυβα, cantilever μεταφορέας ζωνών

Ο cantilever στοιβαχτής παίρνει την κεντρική στήλη δεδομένου ότι το κέντρο, ένα τέλος είναι ο μεταφορέας ζωνών με cantilever τη δομή χάλυβα, και το άλλο τέλος είναι το κιβώτιο αντίβαρου. Η μέση που συσσωρεύει το γυρίζοντας μέρος συνδέεται με την κεντρική στήλη με τη γυρίζοντας συμπεριφορά, και ο στοιβαχτής μπορεί να περιστραφεί με να παγιδεψει το γρανάζι στο γυρίζοντας οδηγό με το εργαλείο στην κεντρική στήλη. Τα υλικά που εισάγουν την κυκλική μάντρα ξεφορτώνονται στο κεφάλι του cantilever μεταφορέα ζωνών και συσσωρεύονται άμεσα στη μάντρα. Ο στοιβαχτής περιστρέφεται σε μια ορισμένη γωνία για την κλίση συσσωρεύοντας έως ότου συσσωρεύεται σε έναν δακτυλιοειδή σωρό.

Υπάρχουν δύο κύριοι δομικοί τύποι cantilever στοιβαχτών, σταθερός cantilever τύπος και cantilever luffing τύπος.

Σύγκριση των δύο τύπων στοιβαχτών:

(1) τα πλεονεκτήματα του σταθερού στοιβαχτή είναι απλή δομή και χαμηλότερο κόστος. Το μειονέκτημα είναι ότι όταν δεν συσσωρεύεται το χαμηλότερο μέρος του στοιβαχτή ή ο υλικός σωρός είναι χαμηλός, η διαφορά είναι τεράστια, και η σκόνη στη μάντρα είναι σοβαρότερη (ακόμη και με το σύστημα ψεκασμού).

(2) ο luffing στοιβαχτής που χρησιμοποιεί τον υδραυλικό κύλινδρο για να αυξήσει ή να χαμηλώσει cantilever. Το πλεονέκτημά του είναι cantilever μπορεί να αυξήσει πάνω-κάτω σύμφωνα με το ύψος συσσώρευσης για να μειώσει την υλική πτώση και να αποφύγει το πέταγμα σκόνης. Επίσης, μπορεί να μειώσει το ύψος της κεντρικής στήλης και να μειώσει το κόστος. Το μειονέκτημα είναι ότι η δομή είναι πιό σύνθετη.

2.King στήλη και γυρίζοντας μηχανισμός του κυκλικοί στοιβαχτή και reclaimer

(1) η στήλη βασιλιάδων reclaimer στοιβαχτών βρίσκεται στο κέντρο της κυκλικής μάντρας. Είναι ένα σημαντικό συστατικό reclaimer στοιβαχτών. Όχι μόνο αντέχει το φορτίο των κύριων συστατικών και του τρίποδου εισαγωγής, αλλά και είναι το κέντρο εγκαταστάσεων των συστατικών. Επομένως, η κατασκευή και οι απαιτήσεις διαδικασίας εγκαταστάσεών της είναι πολύ υψηλές. Αποτελείται από το πιάτο χάλυβα που κυλιέται σε μια κυλινδρική μορφή και που ενώνεται στενά και που συγκεντρώνεται. Στο πρότυπο χρήσης παρέχεται μια δομή χάλυβα συσσώρευσης, ένα κύλισμα φέρων για το περιστροφικό μέρος συσσώρευσης και μια έλξη καλωδίων που συνδέει τα διάφορα τμήματα εξοπλισμού
(2) η κορυφή της στήλης βασιλιάδων είναι το περιστροφικό μέρος συσσώρευσης, το ανώτερο μέρος του οποίου συνδέεται με το τρίποδο μεταφορέων ζωνών που εισάγει την κυκλική μάντρα μέσω του περιστροφικού ρουλεμάν και χρησιμεύει ως ένα σημείο υποστήριξης για το φορτίο τρίποδων, και το χαμηλότερο μέρος συνδέεται με τη μέση στήλη μέσω του περιστροφικού ρουλεμάν.
(3) προκειμένου να επιτραπεί η γυρίζοντας φέρουσα συσκευή για να αντέξει τη μεγάλη κάθετη δύναμη, την οριζόντια δύναμη και την ανατροπή της στιγμής, ο γυρίζοντας τύπος υποστήριξης ρουλεμάν υιοθετείται. Το περιστροφικό ρουλεμάν προστατεύεται από μια κάλυψη σκόνης. Η δομή της μπορεί να προσαρμοστεί στο σκληρό εργασιακό περιβάλλον και έχει τις λειτουργίες της πρόληψης σκόνης, της πρόληψης βύθισης νερού, του ανεφοδιασμού σε καύσιμα, του καθαρισμού και της συντήρησης.

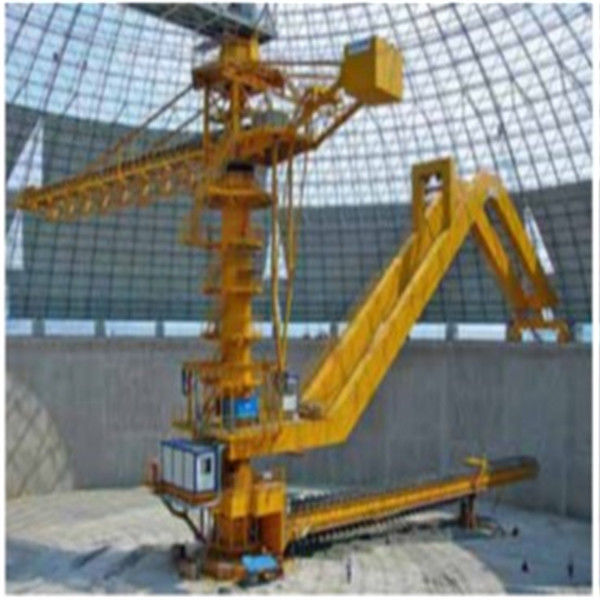

3.Gantry στοιβαχτής

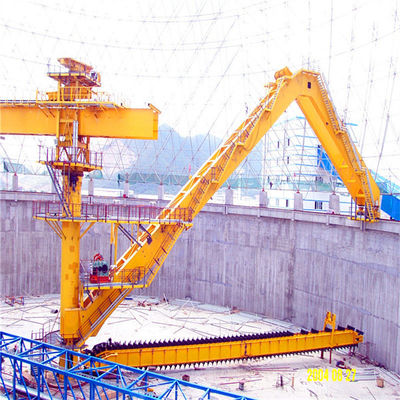

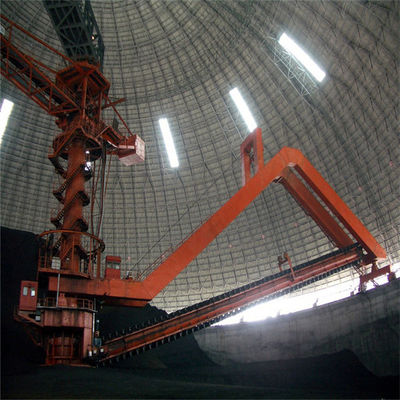

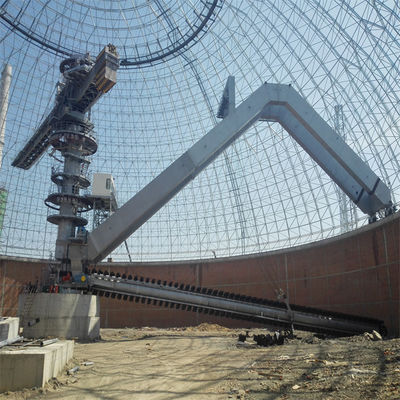

Reclaimer μεταλλουργικών ξυστρών ατσάλινων σκελετών αποτελείται κυρίως από τον ατσάλινο σκελετό, διακινούμενος μηχανισμός, που παίρνει luffing reclaimer μηχανισμών και μεταλλουργικών ξυστρών. Ο ατσάλινος σκελετός είναι το κύριο συστατικό της υποστήριξης περιστροφής, και φορτίων reclaimer μεταλλουργικών ξυστρών. Reclaimer μεταλλουργικών ξυστρών τίθεται κάτω από τον ατσάλινο σκελετό. Ο luffing μηχανισμός υιοθετεί το μηχανικό τύπο βαρούλκων, και ένα τέλος του ατσάλινου σκελετού συνδέεται με την κεντρική στήλη με το ρουλεμάν κυλίνδρων, το άλλο τέλος υποστηρίζεται στην κυκλική διαδρομή στο ανώτερο μέρος του διατηρώντας τοίχου μαντρών, και η περιστροφή reclaimer οδηγείται από τη διακινούμενη ρόδα στην κυκλική διαδρομή. Reclaimer ατσάλινων σκελετών έχει μια γερή δομή, και το μεγαλύτερο μέρος του βάρους του ατσάλινου σκελετού αντέχεται από το διατηρώντας τοίχο, ο οποίος βελτιώνει σημαντικά την κατάσταση πίεσης της κεντρικής στήλης και καθιστά τη λειτουργία πιό αξιόπιστη.
Ο διακινούμενος μηχανισμός αποτελείται από την οδήγηση της ομάδας ροδών, ταξίδι ηλεκτρικής της ανίχνευσης και του συστήματος ελέγχου και του συστήματος λίπανσης. Εξετάζοντας τις απαιτήσεις της διπλής κατεύθυνσης μετακίνησης του ατσάλινου σκελετού ταλάντευσης υπό τους πιό δυσμενείς όρους, δύο διακινούμενες ρόδες χρησιμοποιούνται ως οδηγώντας ρόδες. Το σύνολο ροδών οδηγείται μηχανικά από το μεταβλητό κανονισμό ταχύτητας συχνότητας. Κανονισμός ταχύτητας Stepless της ταχύτητας ταξιδιού εργασίας και της ταχύτητας ταξιδιού μη εργασίας (προκειμένου να εξασφαλιστεί η κανονική και ασφαλής λειτουργία του κυκλικού στοιβαχτή reclaimer, έθεσε τις αργές και γρήγορες ταχύτητες αντίστοιχα σύμφωνα με τους επιτόπιους όρους λειτουργίας, δηλ. ταχύτητα ταξιδιού εργασίας και ταχύτητα ταξιδιού μη εργασίας). Προκειμένου να εξασφαλιστεί ότι η πίεση του ατσάλινου σκελετού είναι λογική και η πίεση ροδών κάθε ομάδας ροδών κάτω από τον ατσάλινο σκελετό είναι η ίδια, ο ατσάλινος σκελετός είναι αρθρωμένος με τις δύο ομάδες ροδών, και κάθε σημείο αρθρώσεων υιοθετεί μέσω του τύπου άξονων. Επιπλέον, το κοινό ρουλεμάν χρησιμοποιείται στη σύνδεση μεταξύ του ατσάλινου σκελετού και της δομής περπατήματος για να εξασφαλίσει ότι ο ατσάλινος σκελετός μπορεί αυτόματα να προσαρμοστεί στην αλλαγή της διαδρομής. Η λίπανση κάθε συμπεριφοράς υποστήριξης και άξονα αρθρώσεων του διακινούμενου μηχανισμού υιοθετεί συγκεντρωμένη τη λίπος λίπανση.

luffing μηχανισμός 4.Reclaimer:
Ο luffing μηχανισμός αποτελείται από την οδήγηση της συσκευής, της συνέλευσης τυμπάνων, του διπλού σχοινιού χαλύβδινων συρμάτων και της ηλεκτρικών ανίχνευσης και του συστήματος ελέγχου ρίψης. Η luffing λειτουργία reclaimer μεταλλουργικών ξυστρών ολοκληρώνεται μέσω του μηχανισμού ρίψης, ώστε να επιτευχθεί ο σκοπός της βαλμένης σε στρώσεις λήψης.
Ο luffing μηχανισμός που χρησιμοποιούν το διπλό ενιαίο τύλιγμα σχοινιών χαλύβδινων συρμάτων, και ο μηχανισμός ισορροπίας υιοθετούνται στη διατομή των δύο σχοινιών χαλύβδινων συρμάτων για να εξασφαλίσουν ότι η πίεση των αριστερών και δεξιών σχοινιών χαλύβδινων συρμάτων είναι ισορροπημένη και η εργασία είναι ασφαλέστερη.
Η οδηγώντας συσκευή του luffing μηχανισμού οδηγείται μηχανικά από τη μετατροπή συχνότητας και τον κανονισμό ταχύτητας να ελεγχθεί ακριβώς η παραλλαγή εύρους, ώστε να ελεγχθεί η αλλαγή του ποσού λήψης. Προκειμένου να εξασφαλιστούν η ασφάλεια και ο ακριβής και αξιόπιστος προσδιορισμός θέσης του μηχανισμού ρίψης, η οδηγώντας συσκευή υιοθετεί το διπλό φρενάροντας σύστημα

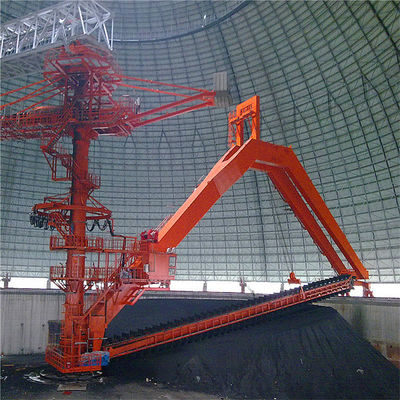

5.Scraper reclaimer

(1) reclaimer μεταλλουργικών ξυστρών υιοθετεί έναν αλυσσοτροχό για να οδηγήσει την αλυσίδα κυλίνδρων, και έπειτα τις κινήσεις αλυσίδων κυλίνδρων η μεταλλουργική ξύστρα που παίρνει. Αυτή η μέθοδος έχει τη μεγάλη έλξη, τη μικρές γραμμικές αντίσταση και τη διάρκεια. Είναι μια λήψη και μια μεταφορά ενσωμάτωσης μεθόδου λήψης.
(2) η μεταλλουργική ξύστρα καθορίζεται στο διπλό μηχανισμό αλυσίδων, και ο αλυσσοτροχός οδηγείται από τη μηχανή στο οπίσθιο τμήμα για την κυκλική κίνηση. Η μεταλλουργική ξύστρα ξύνει τα υλικά στο χαμηλότερο μέρος του στοιβαχτή στην κωνική χοάνη στο χαμηλότερο μέρος της στήλης βασιλιάδων.
(3) η μεταλλουργική ξύστρα υιοθετεί τη διπλωμένη δομή πιάτων με την μπροστινή κλίση και στις δύο πλευρές, η οποία ενώνεται στενά από το πιάτο χάλυβα και έχει την ικανοποιητικές δύναμη και την ακαμψία. Υπάρχουν ξύνοντας δόντια και στις δύο πλευρές της μεταλλουργικής ξύστρας. Αυτή η δομή μπορεί να κόψει το υλικό πλευρικά ο αποτελεσματικότερα, και η μεταλλουργική ξύστρα δεν κολλά στο υλικό και δεν έχει καμία επιστροφή. Η αλυσίδα σωμάτων και κυλίνδρων μεταλλουργικών ξυστρών συνδέεται με τα υψηλής αντοχής μπουλόνια, η οποία είναι κατάλληλη για τη συντήρηση και την αποσύνθεση. Η αλυσίδα μπορεί να διαιρεθεί σε ενσωματωμένη αλυσίδα και εξωτερική αλυσίδα σύμφωνα με τη θέση τοποθέτησης του κυλίνδρου. Έναντι της ενσωματωμένης αλυσίδας, η εξωτερική αλυσίδα έχει τα πλεονεκτήματα χαμηλού θορύβου και της συντήρησης ελεύθερων
(4) η οδηγώντας συσκευή μεταλλουργικών ξυστρών αποτελείται από τη μηχανή, το μειωτή, την υδραυλική σύζευξη, κ.λπ. Η οδηγώντας συσκευή είναι αντίκτυπος - ανθεκτικός και κατάλληλος για τη συντήρηση. Η οδηγώντας συσκευή είναι εξοπλισμένη με την ηλεκτρική διπλή ασφάλεια και υπερφορτώνει την προστασία, και είναι εξοπλισμένη με την καλή συσκευή απορρόφησης κλονισμού.
(5) η εντείνοντας συσκευή reclaimer μεταλλουργικών ξυστρών τίθεται στον επικεφαλής αλυσσοτροχό. Η εντείνοντας συσκευή είναι υδραυλική να εντείνει, με τη σταθερή ένταση και την εύκολες λειτουργία και τη ρύθμιση.

6.Hydraulic σύστημα

Το υδραυλικό σύστημα reclaimer στοιβαχτών περιλαμβάνει κυρίως το στοιβαχτή που το υδραυλικό σύστημα, την αλυσίδα μεταλλουργικών ξυστρών που εντείνουν το υδραυλικό σύστημα και το εγχειρίδιο μεταφορέων ζωνών που εντείνει το υδραυλικό σύστημα
Το luffing υδραυλικό σύστημα ελέγχου αποτελείται από την κύρια μονάδα μηχανών αντλιών, τη μονάδα βαλβίδων ελέγχου, τον κύλινδρο πετρελαίου, τη συνέλευση δεξαμενών πετρελαίου, τα υδραυλικά εξαρτήματα και τις υδραυλικές σωληνώσεις. Η σωλήνωση του luffing κυλίνδρου είναι εξοπλισμένη με μια βαλβίδα ασφάλειας ρήξης σωληνώσεων και μια ομάδα βαλβίδων ασφάλειας.
Το εντείνοντας υδραυλικό σύστημα ελέγχου κυλίνδρων αποτελείται από την ομάδα μηχανών αντλιών, την ομάδα βαλβίδων ελέγχου, το συσσωρευτή, τον κύλινδρο πετρελαίου, τη συνέλευση δεξαμενών πετρελαίου, τα υδραυλικά εξαρτήματα και τις υδραυλικές σωληνώσεις. Η ένταση του εντείνοντας κυλίνδρου μπορεί να ρυθμιστεί από την αντίστοιχη πίεση που μειώνει τη βαλβίδα.

7. Σύστημα λίπανσης

Το συγκεντρωμένο σύστημα λίπανσης reclaimer στοιβαχτών αποτελείται από το μηχανισμό στοιβαχτών, reclaimer μηχανισμός, μεταλλουργική ξύστρα που μεταβιβάζει το μηχανισμό αλυσσοτροχών (ενσωματωμένη αλυσίδα) και τον ανοικτό μηχανισμό εργαλείων.
Λαδώνοντας σημεία του μηχανισμού συσσώρευσης: ανώτερα και χαμηλότερα γυρίζοντας μεγάλα ρουλεμάν, σημεία αρθρώσεων κυλίνδρων πετρελαίου, συσσωρεύοντας τα σημεία αρθρώσεων βραχιόνων και τα ρουλεμάν τυμπάνων. Μέθοδος λίπανσης: αυτόματη διπλή γραμμή/προοδευτικό συγκεντρωμένο υβρίδιο σύστημα λίπανσης, με τον έλεγχο PLC.
Σημεία λίπανσης της λήψης του μηχανισμού: φραγμός χαμηλότερων περιστροφικών μεγάλων τροχαλιών ρουλεμάν, της λήψης του βραχίονα, ταξίδι του μηχανισμού, κ.λπ.
Μέθοδος λίπανσης: αυτόματη διπλή γραμμή/προοδευτικό συγκεντρωμένο υβρίδιο σύστημα λίπανσης, με τον έλεγχο PLC.
Το μειωμένος σύστημα λίπανσης πετρελαίου της μεταλλουργικής ξύστρας που μεταβιβάζει τον αλυσσοτροχό αποτελείται από τη δεξαμενή πετρελαίου, τον υγρό διακόπτη επιπέδων, τον ηλεκτρομαγνητικό διακόπτη, βαλβίδα μείωσης πετρελαίου τη ρυθμίζοντας και τα εξαρτήματα σωληνώσεων, η οποία πραγματοποιούν κυρίως τη λίπανση πετρελαίου της μεταλλουργικής ξύστρας που μεταβιβάζει την αλυσίδα και στις δύο πλευρές.
Μέθοδος λίπανσης: αυτόματη λίπανση σταλάγματος πετρελαίου, διευθετήσιμο ποσό σταλάγματος πετρελαίου, και έλεγχος PLC
Περιστροφικός ανοικτός τρόπος λίπανσης εργαλείων: η αυτόματη λίπανση σταλάγματος πετρελαίου, και το ποσό λίπανσης ελέγχονται από το PLC.

8.Water ελεγχόμενο σκόνη σύστημα ψεκασμού

Το ελεγχόμενο σκόνη σύστημα ψεκασμού νερού reclaimer στοιβαχτών αποτελείται από τη συμπληρωματική αντλία, τη σωλήνωση, το φίλτρο, τη χειρωνακτική βαλβίδα, την ηλεκτρική βαλβίδα, τη βαλβίδα αντεπιστροφής, την αυτόματη βαλβίδα αγωγών, το μετρητή πίεσης, flowmeter, το μετρητή σταθμών ύδατος και την ομάδα ακροφυσίων ψεκασμού.
Η θέση και η λειτουργία της ομάδας ακροφυσίων είναι οι ακόλουθες:
Γύρω από έξω από τη χαμηλότερη χοάνη στο κεφάλι του βραχίονα που συσσωρεύει το μεταφορέα ζωνών, το νερό ψεκασμών ομάδας ακροφυσίων για να διαμορφώσει μια κουρτίνα νερού ομπρελών για να ελέγξει τη σκόνη που παράγεται με τη συσσώρευση στον ψεκασμό.
2) Η υλική λήψη cantilever που συσσωρεύει το μεταφορέα ζωνών εσωκλείεται στην υδατόπτωση οδηγών. Νερό ψεκασμού στην ομάδα ακροφυσίων για να ελέγξει τη σκόνη στην κλειστή υδατόπτωση οδηγών.
3) Βοηθητικό σύστημα ψεκασμού: αποτελείται κυρίως από δύο μακρινούς ψεκαστήρες, οι οποίοι εγκαθίστανται στην κεντρική στήλη reclaimer στοιβαχτών. Το κεφάλι του βοηθητικού βραχίονα στοιβαχτών μπορεί αποτελεσματικά να καταστείλει τη σκόνη στη μάντρα.

9.specification του στοιβαχτή και reclaimer ροδών κάδων ατσάλινων σκελετών
