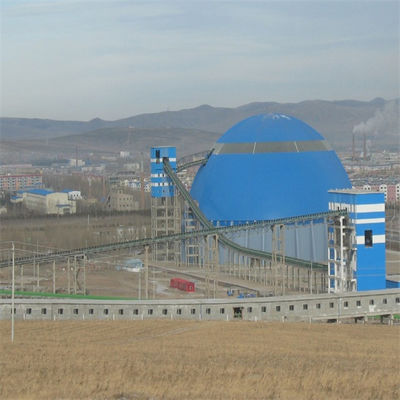

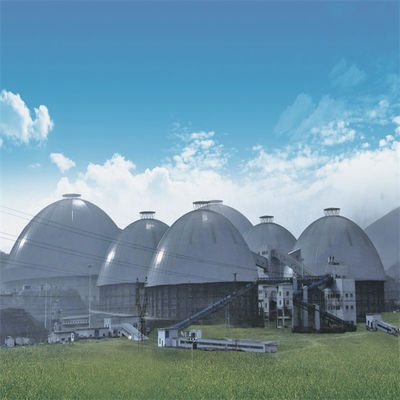

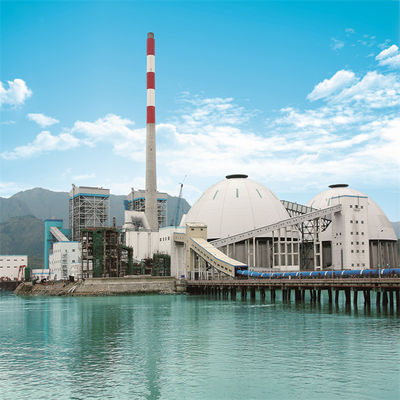

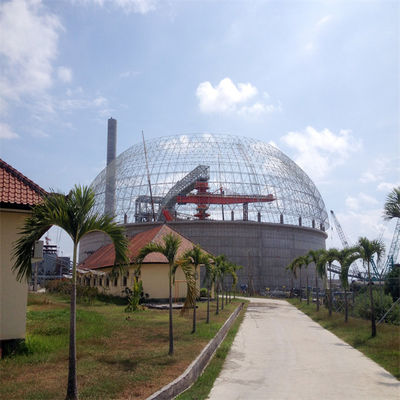

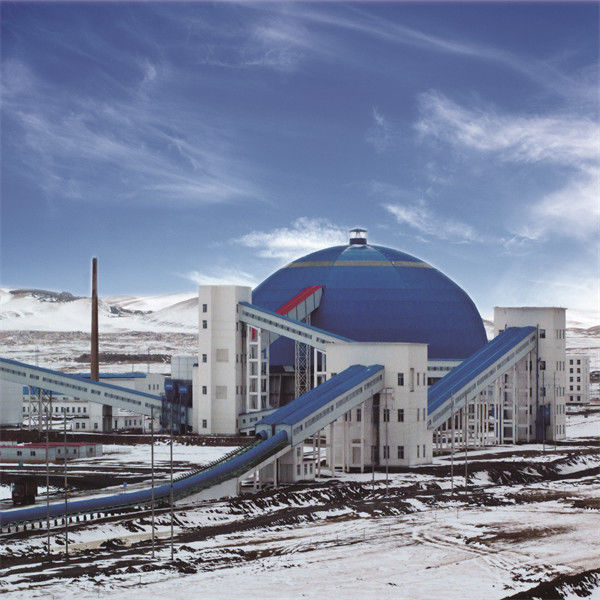

Κυκλική μάντρα που συσσωρεύει και που παίρνει το σύστημα για τις με κάρβουνο εγκαταστάσεις παραγωγής ενέργειας

Περιγραφή προϊόντων

Κυκλική μάντρα που συσσωρεύει και που παίρνει το σύστημα για τις με κάρβουνο εγκαταστάσεις παραγωγής ενέργειας



Εισαγωγή

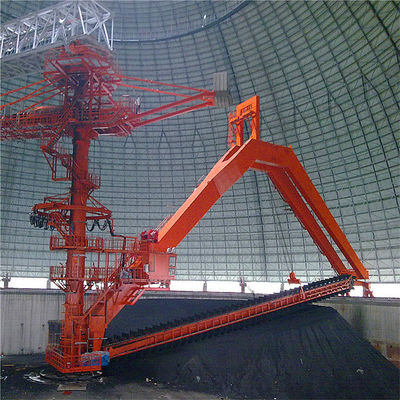

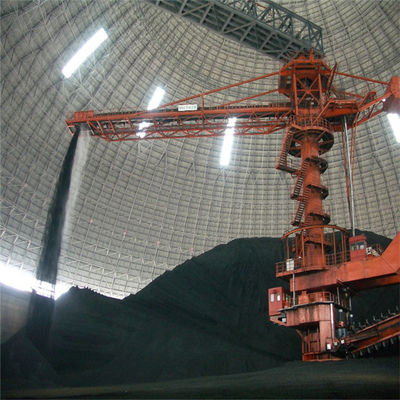

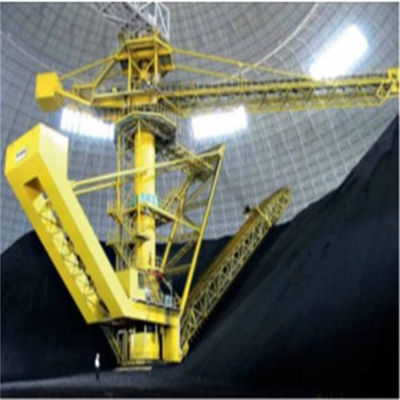

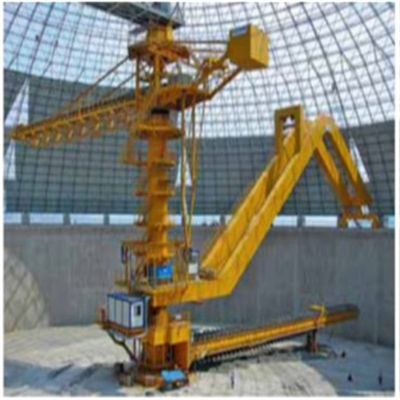

Ο κυκλικοί στοιβαχτής και reclaimer μεταλλουργικών ξυστρών ατσάλινων σκελετών χρησιμοποιούνται κυρίως στα οικοδομικά υλικά, τον άνθρακα, τη μεταλλουργία, τη ηλεκτρική δύναμη, το λιμένα, και άλλες βιομηχανίες, και χρησιμοποιούνται συνήθως στον ασβεστόλιθο ή τον άνθρακα σωρών και άλλα μαζικά υλικά. Cantilever του στοιβαχτή είναι εξοπλισμένο με έναν μεταφορέα ζωνών, ο οποίος περνά μέσω της στέγης πλέγματος δομών χάλυβα της κυκλικής μάντρας από το μεταφορέα ζωνών στο τρίποδο, και τα υλικά εισαγωγής ολοκληρώνουν την κωνική συσσώρευση δαχτυλιδιών μέσω του μεταφορέα ζωνών cantilever του στοιβαχτή Reclaimer ολοκληρώνει την εργασία λήψης μέσω τριών συνδεόμενος τις διαδικασίες: διακινούμενο σύστημα, luffing σύστημα, και σύστημα μεταλλουργικών ξυστρών. Reclaimer μεταλλουργικών ξυστρών ξύνει τα υλικά στην κωνική χοάνη κάτω από την κεντρική στήλη κατά μήκος της κλίσης του σωρού και των αποτελεσμάτων τα υλικά μέσω του δομένος τροφοδότη και του υπόγειου μεταφορέα ζωνών.































Χαρακτηριστικό γνώρισμα



πρόγραμμα	συσσώρευση και λήψη του εξοπλισμού
ζωγραφική	HEMPEL
χρώμα	από το χρήστη
ικανότητα	1800 t/h
χαρακτήρας	βαρέων καθηκόντων
πλεονέκτημα	χαμηλή συντήρηση
όφελος	χαμηλότερο κόστος
εφαρμογή	χειρισμός άνθρακα

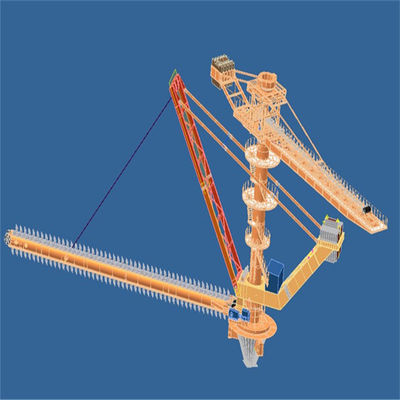

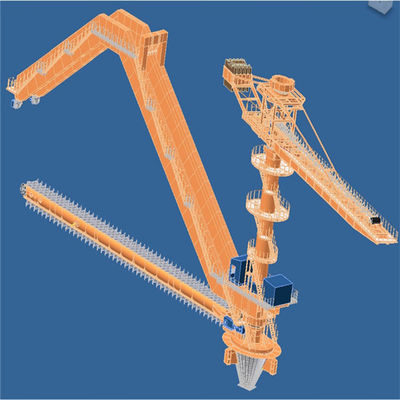

Κύρια συστατικά του κυκλικοί στοιβαχτή και reclaimer



1. Συσσώρευση της δομής χάλυβα, cantilever μεταφορέας ζωνών

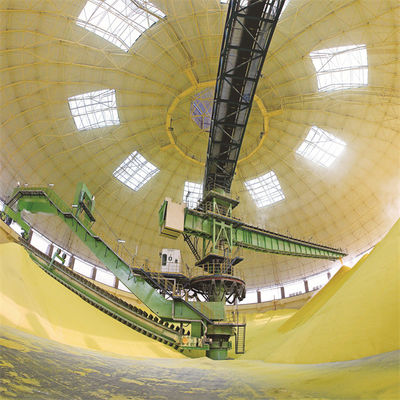

Ο cantilever στοιβαχτής παίρνει την κεντρική στήλη δεδομένου ότι το κέντρο, ένα τέλος είναι ο μεταφορέας ζωνών με cantilever τη δομή χάλυβα, και το άλλο τέλος είναι το κιβώτιο αντίβαρου. Η μέση που συσσωρεύει το γυρίζοντας μέρος συνδέεται με την κεντρική στήλη με τη γυρίζοντας συμπεριφορά, και ο στοιβαχτής μπορεί να περιστραφεί με να παγιδεψει το γρανάζι στο γυρίζοντας οδηγό με το εργαλείο στην κεντρική στήλη. Τα υλικά που εισάγουν την κυκλική μάντρα ξεφορτώνονται στο κεφάλι του cantilever μεταφορέα ζωνών και συσσωρεύονται άμεσα στη μάντρα. Ο στοιβαχτής περιστρέφεται σε μια ορισμένη γωνία για την κλίση συσσωρεύοντας έως ότου συσσωρεύεται σε έναν δακτυλιοειδή σωρό.

Υπάρχουν δύο κύριοι δομικοί τύποι cantilever στοιβαχτών, σταθερός cantilever τύπος και cantilever luffing τύπος.

Σύγκριση των δύο τύπων στοιβαχτών:

(1) τα πλεονεκτήματα του σταθερού στοιβαχτή είναι απλή δομή και χαμηλότερο κόστος. Το μειονέκτημα είναι ότι όταν δεν συσσωρεύεται το χαμηλότερο μέρος του στοιβαχτή ή ο υλικός σωρός είναι χαμηλός, η διαφορά είναι τεράστια, και η σκόνη στη μάντρα είναι σοβαρότερη (ακόμη και με ένα σύστημα ψεκασμού).

(2) ο luffing στοιβαχτής χρησιμοποιεί τον υδραυλικό κύλινδρο για να αυξήσει ή να χαμηλώσει cantilever. Το πλεονέκτημά του είναι cantilever μπορεί να αυξήσει πάνω-κάτω σύμφωνα με το ύψος συσσώρευσης για να μειώσει την υλική πτώση και να αποφύγει το πέταγμα σκόνης. Επίσης, μπορεί να μειώσει το ύψος της κεντρικής στήλης και να μειώσει το κόστος. Το μειονέκτημα είναι ότι η δομή είναι πιό σύνθετη.



























































2. Στήλη βασιλιάδων και γυρίζοντας μηχανισμός του κυκλικοί στοιβαχτή και reclaimer



(1) η στήλη βασιλιάδων reclaimer στοιβαχτών βρίσκεται στο κέντρο της κυκλικής μάντρας. Είναι ένα σημαντικό συστατικό reclaimer στοιβαχτών. Όχι μόνο αντέχει το φορτίο των κύριων συστατικών και του τρίποδου εισαγωγής αλλά και είναι το κέντρο εγκαταστάσεων των συστατικών. Επομένως, η κατασκευή και οι απαιτήσεις διαδικασίας εγκαταστάσεών της είναι πολύ υψηλές. Αποτελείται από το πιάτο χάλυβα που κυλιέται σε μια κυλινδρική μορφή και που ενώνεται στενά και που συγκεντρώνεται. Στο πρότυπο χρήσης παρέχεται μια δομή χάλυβα συσσώρευσης, ένα κύλισμα φέρων για το περιστροφικό μέρος συσσώρευσης, και μια έλξη καλωδίων που συνδέει τα διάφορα τμήματα εξοπλισμού
(2) η κορυφή της στήλης βασιλιάδων είναι το περιστροφικό μέρος συσσώρευσης, το ανώτερο μέρος του οποίου συνδέεται με το τρίποδο μεταφορέων ζωνών που εισάγει την κυκλική μάντρα μέσω του περιστροφικού ρουλεμάν και χρησιμεύει ως ένα σημείο υποστήριξης για το φορτίο τρίποδων, και το χαμηλότερο μέρος συνδέεται με τη μέση στήλη μέσω του περιστροφικού ρουλεμάν.
(3) για να επιτρέψει στη γυρίζοντας φέρουσα συσκευή για να αντέξει τη μεγάλη κάθετη δύναμη, την οριζόντια δύναμη, και την ανατροπή της στιγμής, ο γυρίζοντας τύπος υποστήριξης ρουλεμάν υιοθετείται. Το περιστροφικό ρουλεμάν προστατεύεται από μια κάλυψη σκόνης. Η δομή της μπορεί να προσαρμοστεί στο σκληρό εργασιακό περιβάλλον και έχει τις λειτουργίες της πρόληψης σκόνης, της πρόληψης βύθισης νερού, του ανεφοδιασμού σε καύσιμα, του καθαρισμού, και της συντήρησης.

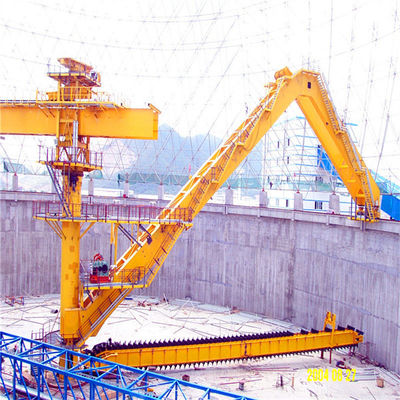

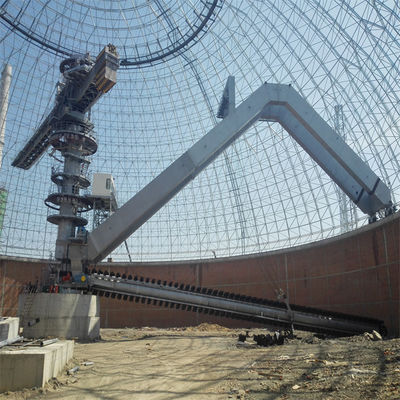

3. Reclaimer luffing μηχανισμός:
Ο luffing μηχανισμός αποτελείται από μια οδηγώντας συσκευή, μια συνέλευση τυμπάνων, ένα διπλό σχοινί χαλύβδινων συρμάτων, και μια ηλεκτρικά ανίχνευση και ένα σύστημα ελέγχου ρίψης. Η luffing λειτουργία reclaimer μεταλλουργικών ξυστρών ολοκληρώνεται μέσω του μηχανισμού ρίψης, για να επιτύχει το σκοπό της βαλμένης σε στρώσεις λήψης.
Ο luffing μηχανισμός χρησιμοποιεί το διπλό ενιαίο τύλιγμα σχοινιών χαλύβδινων συρμάτων, και ο μηχανισμός ισορροπίας υιοθετείται στη διατομή των δύο σχοινιών χαλύβδινων συρμάτων για να εξασφαλίσει ότι η πίεση των αριστερών και δεξιών σχοινιών χαλύβδινων συρμάτων είναι ισορροπημένη και η εργασία είναι ασφαλέστερη.
Η οδηγώντας συσκευή του luffing μηχανισμού οδηγείται μηχανικά από τη μετατροπή συχνότητας και τον κανονισμό ταχύτητας να ελεγχθεί ακριβώς η παραλλαγή εύρους, για να ελέγξει την αλλαγή του ποσού λήψης. Για να εξασφαλίσει την ασφάλεια και τον ακριβή και αξιόπιστο προσδιορισμό θέσης του μηχανισμού ρίψης, η οδηγώντας συσκευή υιοθετεί ένα διπλό φρενάροντας σύστημα



4. Υδραυλικό σύστημα

Το υδραυλικό σύστημα reclaimer στοιβαχτών περιλαμβάνει κυρίως το στοιβαχτή που το υδραυλικό σύστημα, την αλυσίδα μεταλλουργικών ξυστρών που εντείνουν το υδραυλικό σύστημα, και το εγχειρίδιο μεταφορέων ζωνών που εντείνει το υδραυλικό σύστημα
Το luffing υδραυλικό σύστημα ελέγχου αποτελείται από μια κύρια μονάδα μηχανών αντλιών, μια μονάδα βαλβίδων ελέγχου, έναν κύλινδρο πετρελαίου, μια συνέλευση δεξαμενών πετρελαίου, υδραυλικά εξαρτήματα, και υδραυλικές σωληνώσεις. Η σωλήνωση του luffing κυλίνδρου είναι εξοπλισμένη με μια βαλβίδα ασφάλειας ρήξης σωληνώσεων και μια ομάδα βαλβίδων ασφάλειας.
Το εντείνοντας υδραυλικό σύστημα ελέγχου κυλίνδρων αποτελείται από μια ομάδα μηχανών αντλιών, μια ομάδα βαλβίδων ελέγχου, έναν συσσωρευτή, έναν κύλινδρο πετρελαίου, μια συνέλευση δεξαμενών πετρελαίου, υδραυλικά εξαρτήματα, και υδραυλικές σωληνώσεις. Η ένταση του εντείνοντας κυλίνδρου μπορεί να ρυθμιστεί από την αντίστοιχη pressure-reducing βαλβίδα.



5. Σύστημα λίπανσης

Το συγκεντρωμένο σύστημα λίπανσης reclaimer στοιβαχτών αποτελείται από το μηχανισμό στοιβαχτών, reclaimer μηχανισμός, μεταλλουργική ξύστρα που μεταβιβάζει το μηχανισμό αλυσσοτροχών (ενσωματωμένη αλυσίδα), και το μηχανισμό ανοικτός-εργαλείων.
Λαδώνοντας σημεία του μηχανισμού συσσώρευσης: ανώτερα και χαμηλότερα γυρίζοντας μεγάλα ρουλεμάν, σημεία αρθρώσεων κυλίνδρων πετρελαίου, συσσωρεύοντας τα σημεία αρθρώσεων βραχιόνων, και τα ρουλεμάν τυμπάνων. Μέθοδος λίπανσης: αυτόματη διπλή γραμμή/προοδευτικό συγκεντρωμένο υβρίδιο σύστημα λίπανσης, με τον έλεγχο PLC.
Σημεία λίπανσης της λήψης του μηχανισμού: φραγμός χαμηλότερων περιστροφικών μεγάλων τροχαλιών ρουλεμάν, της λήψης του βραχίονα, ταξίδι του μηχανισμού, κ.λπ.
Μέθοδος λίπανσης: αυτόματη διπλή γραμμή/προοδευτικό συγκεντρωμένο υβρίδιο σύστημα λίπανσης, με τον έλεγχο PLC.
Το μειωμένος σύστημα λίπανσης πετρελαίου της μεταλλουργικής ξύστρας που μεταβιβάζει τον αλυσσοτροχό αποτελείται από τη δεξαμενή πετρελαίου, τον υγρό διακόπτη επιπέδων, τον ηλεκτρομαγνητικό διακόπτη, βαλβίδα μείωσης πετρελαίου τη ρυθμίζοντας, και τα εξαρτήματα σωληνώσεων, η οποία πραγματοποιούν κυρίως τη λίπανση πετρελαίου της μεταλλουργικής ξύστρας που μεταβιβάζει την αλυσίδα και στις δύο πλευρές.
Μέθοδος λίπανσης: αυτόματη λίπανση σταλάγματος πετρελαίου, διευθετήσιμο ποσό σταλάγματος πετρελαίου, και έλεγχος PLC
Περιστροφικός ανοικτός τρόπος λίπανσης εργαλείων: η αυτόματη λίπανση σταλάγματος πετρελαίου, και το ποσό λίπανσης ελέγχονται από το PLC.

















































































6. Ελεγχόμενο σκόνη σύστημα ψεκασμού νερού

Το ελεγχόμενο σκόνη σύστημα ψεκασμού νερού reclaimer στοιβαχτών αποτελείται από μια συμπληρωματική αντλία, μια σωλήνωση, ένα φίλτρο, μια χειρωνακτική βαλβίδα, μια ηλεκτρική βαλβίδα, μια βαλβίδα αντεπιστροφής, μια αυτόματη βαλβίδα αγωγών, έναν μετρητή πίεσης, flowmeter, έναν μετρητή σταθμών ύδατος, και μια ομάδα ακροφυσίων ψεκασμού.
Η θέση και η λειτουργία της ομάδας ακροφυσίων είναι οι ακόλουθες:
Γύρω από έξω από τη χαμηλότερη χοάνη στο κεφάλι του βραχίονα που συσσωρεύει το μεταφορέα ζωνών, το νερό ψεκασμών ομάδας ακροφυσίων για να διαμορφώσει μια κουρτίνα νερού ομπρελών για να ελέγξει τη σκόνη που παράγεται με τη συσσώρευση στον ψεκασμό.
2) Η υλική λήψη cantilever που συσσωρεύει το μεταφορέα ζωνών εσωκλείεται στην υδατόπτωση οδηγών. Νερό ψεκασμού στην ομάδα ακροφυσίων για να ελέγξει τη σκόνη στην κλειστή υδατόπτωση οδηγών.
3) Βοηθητικό σύστημα ψεκασμού: αποτελείται κυρίως από δύο μακρινούς ψεκαστήρες, οι οποίοι εγκαθίστανται στην κεντρική στήλη reclaimer στοιβαχτών. Το κεφάλι του βοηθητικού βραχίονα στοιβαχτών μπορεί αποτελεσματικά να καταστείλει τη σκόνη στη μάντρα.
