3000t/H στοιβαχτής και Reclaimer μαντρών ικανότητας για τις με κάρβουνο εγκαταστάσεις παραγωγής ενέργειας

Περιγραφή προϊόντων

800t/h στοιβαχτής και reclaimer μαντρών ικανότητας για τις με κάρβουνο εγκαταστάσεις παραγωγής ενέργειας

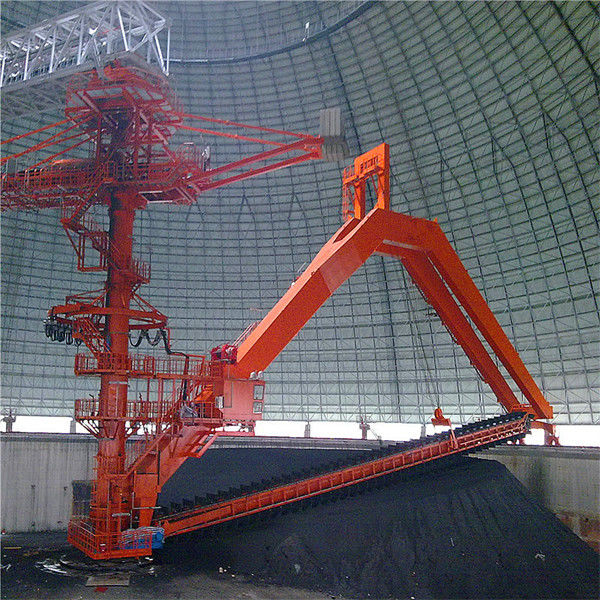

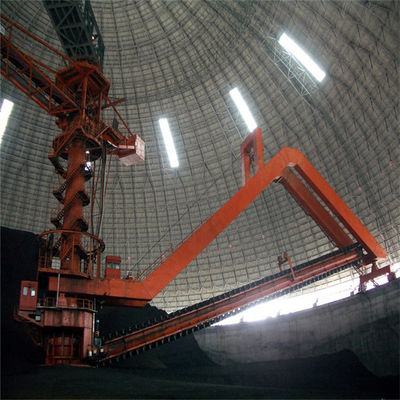

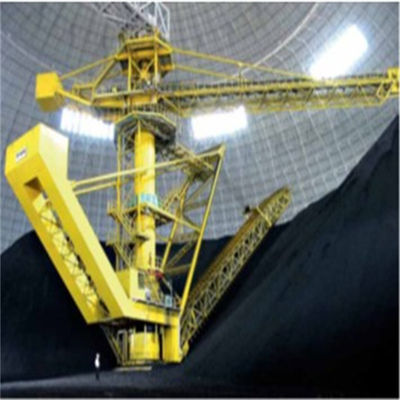

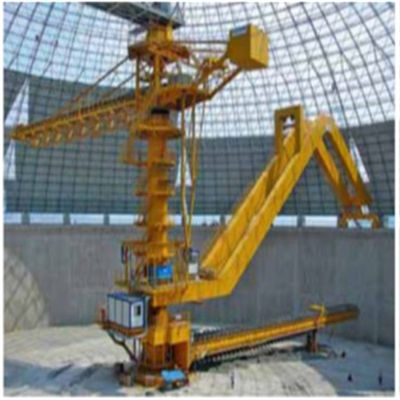

Ο κυκλικοί στοιβαχτής και reclaimer μεταλλουργικών ξυστρών τύπων ατσάλινων σκελετών χρησιμοποιούνται κυρίως στα οικοδομικά υλικά, τον άνθρακα, τη μεταλλουργία, τη ηλεκτρική δύναμη, το λιμένα και άλλες βιομηχανίες, και χρησιμοποιούνται συνήθως στον ασβεστόλιθο ή τον άνθρακα σωρών και άλλα μαζικά υλικά. Cantilever του στοιβαχτή είναι εξοπλισμένο με έναν μεταφορέα ζωνών, ο οποίος περνά μέσω της στέγης πλέγματος δομών χάλυβα της κυκλικής μάντρας από το μεταφορέα ζωνών στο τρίποδο, και τα υλικά εισαγωγής ολοκληρώνουν την κωνική συσσώρευση δαχτυλιδιών μέσω του μεταφορέα ζωνών cantilever του στοιβαχτή Reclaimer ολοκληρώνει την εργασία λήψης μέσω τριών διαδικασιών linkinge: διακινούμενο σύστημα, luffing σύστημα και σύστημα μεταλλουργικών ξυστρών. Reclaimer μεταλλουργικών ξυστρών ξύνει τα υλικά στην κωνική χοάνη κάτω από την κεντρική στήλη κατά μήκος της κλίσης του σωρού, και τα αποτελέσματα τα υλικά μέσω του δομένος τροφοδότη και του υπόγειου μεταφορέα ζωνών.































Χαρακτηριστικό γνώρισμα

προϊόν	Στοιβαχτής και Reclaimer
ζωγραφική	Jotun
χρώμα	κόκκινος
ικανότητα	800 t/h
χαρακτήρας	βαρέων καθηκόντων
πλεονέκτημα	γερό σχέδιο
όφελος	χαμηλή συντήρηση
υλικός χειρισμός	άνθρακας ή ασβεστόλιθος

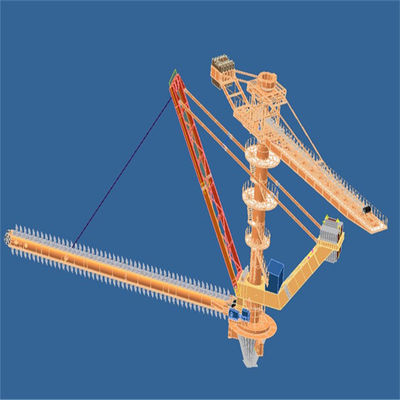

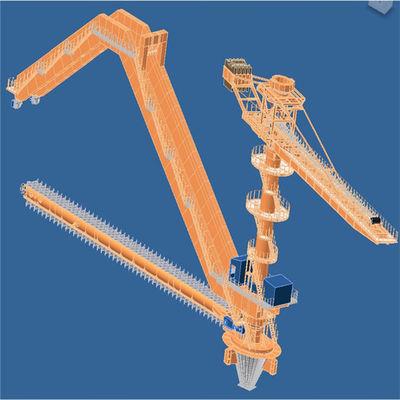

Κύρια συστατικά του κυκλικοί στοιβαχτή και reclaimer

1. Συσσώρευση της δομής χάλυβα, cantilever μεταφορέας ζωνών

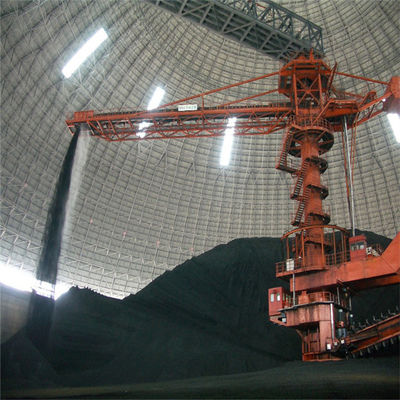

Ο cantilever στοιβαχτής παίρνει την κεντρική στήλη δεδομένου ότι το κέντρο, ένα τέλος είναι ο μεταφορέας ζωνών με cantilever τη δομή χάλυβα, και το άλλο τέλος είναι το κιβώτιο αντίβαρου. Η μέση που συσσωρεύει το γυρίζοντας μέρος συνδέεται με την κεντρική στήλη με τη γυρίζοντας συμπεριφορά, και ο στοιβαχτής μπορεί να περιστραφεί με να παγιδεψει το γρανάζι στο γυρίζοντας οδηγό με το εργαλείο στην κεντρική στήλη. Τα υλικά που εισάγουν την κυκλική μάντρα ξεφορτώνονται στο κεφάλι του cantilever μεταφορέα ζωνών και συσσωρεύονται άμεσα στη μάντρα. Ο στοιβαχτής περιστρέφεται σε μια ορισμένη γωνία για την κλίση συσσωρεύοντας έως ότου συσσωρεύεται σε έναν δακτυλιοειδή σωρό.

Υπάρχουν δύο κύριοι δομικοί τύποι cantilever στοιβαχτών, σταθερός cantilever τύπος και cantilever luffing τύπος.

Σύγκριση των δύο τύπων στοιβαχτών:

(1) τα πλεονεκτήματα του σταθερού στοιβαχτή είναι απλή δομή και χαμηλότερο κόστος. Το μειονέκτημα είναι ότι όταν δεν συσσωρεύεται το χαμηλότερο μέρος του στοιβαχτή ή ο υλικός σωρός είναι χαμηλός, η διαφορά είναι τεράστια, και η σκόνη στη μάντρα είναι σοβαρότερη (ακόμη και με το σύστημα ψεκασμού).

(2) ο luffing στοιβαχτής που χρησιμοποιεί τον υδραυλικό κύλινδρο για να αυξήσει ή να χαμηλώσει cantilever. Το πλεονέκτημά του είναι cantilever μπορεί να αυξήσει πάνω-κάτω σύμφωνα με το ύψος συσσώρευσης για να μειώσει την υλική πτώση και να αποφύγει το πέταγμα σκόνης. Επίσης, μπορεί να μειώσει το ύψος της κεντρικής στήλης και να μειώσει το κόστος. Το μειονέκτημα είναι ότι η δομή είναι πιό σύνθετη.































2.King στήλη και γυρίζοντας μηχανισμός του κυκλικοί στοιβαχτή και reclaimer

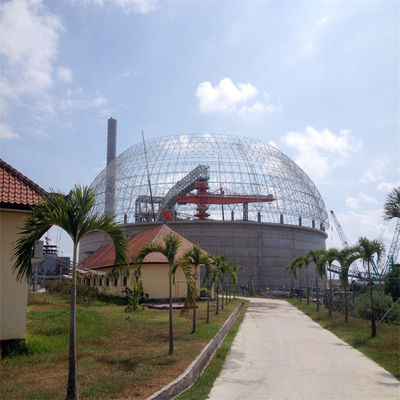

(1) η στήλη βασιλιάδων reclaimer στοιβαχτών βρίσκεται στο κέντρο της κυκλικής μάντρας. Είναι ένα σημαντικό συστατικό reclaimer στοιβαχτών. Όχι μόνο αντέχει το φορτίο των κύριων συστατικών και του τρίποδου εισαγωγής, αλλά και είναι το κέντρο εγκαταστάσεων των συστατικών. Επομένως, η κατασκευή και οι απαιτήσεις διαδικασίας εγκαταστάσεών της είναι πολύ υψηλές. Αποτελείται από το πιάτο χάλυβα που κυλιέται σε μια κυλινδρική μορφή και που ενώνεται στενά και που συγκεντρώνεται. Στο πρότυπο χρήσης παρέχεται μια δομή χάλυβα συσσώρευσης, ένα κύλισμα φέρων για το περιστροφικό μέρος συσσώρευσης και μια έλξη καλωδίων που συνδέει τα διάφορα τμήματα εξοπλισμού
(2) η κορυφή της στήλης βασιλιάδων είναι το περιστροφικό μέρος συσσώρευσης, το ανώτερο μέρος του οποίου συνδέεται με το τρίποδο μεταφορέων ζωνών που εισάγει την κυκλική μάντρα μέσω του περιστροφικού ρουλεμάν και χρησιμεύει ως ένα σημείο υποστήριξης για το φορτίο τρίποδων, και το χαμηλότερο μέρος συνδέεται με τη μέση στήλη μέσω του περιστροφικού ρουλεμάν.
(3) προκειμένου να επιτραπεί η γυρίζοντας φέρουσα συσκευή για να αντέξει τη μεγάλη κάθετη δύναμη, την οριζόντια δύναμη και την ανατροπή της στιγμής, ο γυρίζοντας τύπος υποστήριξης ρουλεμάν υιοθετείται. Το περιστροφικό ρουλεμάν προστατεύεται από μια κάλυψη σκόνης. Η δομή της μπορεί να προσαρμοστεί στο σκληρό εργασιακό περιβάλλον και έχει τις λειτουργίες της πρόληψης σκόνης, της πρόληψης βύθισης νερού, του ανεφοδιασμού σε καύσιμα, του καθαρισμού και της συντήρησης.































































3.Gantry στοιβαχτής

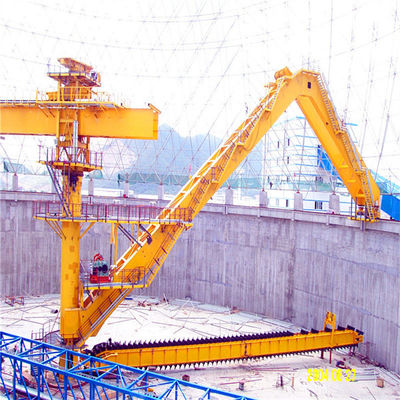

Reclaimer μεταλλουργικών ξυστρών ατσάλινων σκελετών αποτελείται κυρίως από τον ατσάλινο σκελετό, διακινούμενος μηχανισμός, που παίρνει luffing reclaimer μηχανισμών και μεταλλουργικών ξυστρών. Ο ατσάλινος σκελετός είναι το κύριο συστατικό της υποστήριξης περιστροφής, και φορτίων reclaimer μεταλλουργικών ξυστρών. Reclaimer μεταλλουργικών ξυστρών τίθεται κάτω από τον ατσάλινο σκελετό. Ο luffing μηχανισμός υιοθετεί το μηχανικό τύπο βαρούλκων, και ένα τέλος του ατσάλινου σκελετού συνδέεται με την κεντρική στήλη με το ρουλεμάν κυλίνδρων, το άλλο τέλος υποστηρίζεται στην κυκλική διαδρομή στο ανώτερο μέρος του διατηρώντας τοίχου μαντρών, και η περιστροφή reclaimer οδηγείται από τη διακινούμενη ρόδα στην κυκλική διαδρομή. Reclaimer ατσάλινων σκελετών έχει μια γερή δομή, και το μεγαλύτερο μέρος του βάρους του ατσάλινου σκελετού αντέχεται από το διατηρώντας τοίχο, ο οποίος βελτιώνει σημαντικά την κατάσταση πίεσης της κεντρικής στήλης και καθιστά τη λειτουργία πιό αξιόπιστη.
Ο διακινούμενος μηχανισμός αποτελείται από την οδήγηση της ομάδας ροδών, ταξίδι ηλεκτρικής της ανίχνευσης και του συστήματος ελέγχου και του συστήματος λίπανσης. Εξετάζοντας τις απαιτήσεις της διπλής κατεύθυνσης μετακίνησης του ατσάλινου σκελετού ταλάντευσης υπό τους πιό δυσμενείς όρους, δύο διακινούμενες ρόδες χρησιμοποιούνται ως οδηγώντας ρόδες. Το σύνολο ροδών οδηγείται μηχανικά από το μεταβλητό κανονισμό ταχύτητας συχνότητας. Κανονισμός ταχύτητας Stepless της ταχύτητας ταξιδιού εργασίας και της ταχύτητας ταξιδιού μη εργασίας (προκειμένου να εξασφαλιστεί η κανονική και ασφαλής λειτουργία του κυκλικού στοιβαχτή reclaimer, έθεσε τις αργές και γρήγορες ταχύτητες αντίστοιχα σύμφωνα με τους επιτόπιους όρους λειτουργίας, δηλ. ταχύτητα ταξιδιού εργασίας και ταχύτητα ταξιδιού μη εργασίας). Προκειμένου να εξασφαλιστεί ότι η πίεση του ατσάλινου σκελετού είναι λογική και η πίεση ροδών κάθε ομάδας ροδών κάτω από τον ατσάλινο σκελετό είναι η ίδια, ο ατσάλινος σκελετός είναι αρθρωμένος με τις δύο ομάδες ροδών, και κάθε σημείο αρθρώσεων υιοθετεί μέσω του τύπου άξονων. Επιπλέον, το κοινό ρουλεμάν χρησιμοποιείται στη σύνδεση μεταξύ του ατσάλινου σκελετού και της δομής περπατήματος για να εξασφαλίσει ότι ο ατσάλινος σκελετός μπορεί αυτόματα να προσαρμοστεί στην αλλαγή της διαδρομής. Η λίπανση κάθε συμπεριφοράς υποστήριξης και άξονα αρθρώσεων του διακινούμενου μηχανισμού υιοθετεί συγκεντρωμένη τη λίπος λίπανση.















































































luffing μηχανισμός 4.Reclaimer:
Ο luffing μηχανισμός αποτελείται από την οδήγηση της συσκευής, της συνέλευσης τυμπάνων, του διπλού σχοινιού χαλύβδινων συρμάτων και της ηλεκτρικών ανίχνευσης και του συστήματος ελέγχου ρίψης. Η luffing λειτουργία reclaimer μεταλλουργικών ξυστρών ολοκληρώνεται μέσω του μηχανισμού ρίψης, ώστε να επιτευχθεί ο σκοπός της βαλμένης σε στρώσεις λήψης.
Ο luffing μηχανισμός που χρησιμοποιούν το διπλό ενιαίο τύλιγμα σχοινιών χαλύβδινων συρμάτων, και ο μηχανισμός ισορροπίας υιοθετούνται στη διατομή των δύο σχοινιών χαλύβδινων συρμάτων για να εξασφαλίσουν ότι η πίεση των αριστερών και δεξιών σχοινιών χαλύβδινων συρμάτων είναι ισορροπημένη και η εργασία είναι ασφαλέστερη.
Η οδηγώντας συσκευή του luffing μηχανισμού οδηγείται μηχανικά από τη μετατροπή συχνότητας και τον κανονισμό ταχύτητας να ελεγχθεί ακριβώς η παραλλαγή εύρους, ώστε να ελεγχθεί η αλλαγή του ποσού λήψης. Προκειμένου να εξασφαλιστούν η ασφάλεια και ο ακριβής και αξιόπιστος προσδιορισμός θέσης του μηχανισμού ρίψης, η οδηγώντας συσκευή υιοθετεί το διπλό φρενάροντας σύστημα
