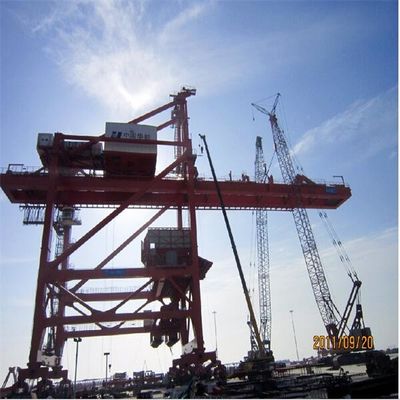

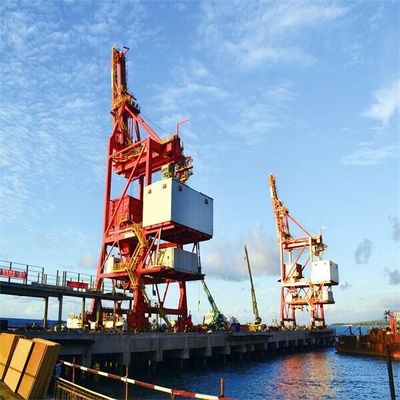

Unloader σκαφών τύπων αρπαγών για την εκφόρτωση άνθρακα και μεταλλεύματος από το σκάφος
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | SSI-HDCZ |
| Πιστοποίηση: | manufacture certificate |
| Αριθμό μοντέλου: | Προσαρμοσμένος |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | US $1,500,000-5,000,000/ Set |
| Συσκευασία λεπτομέρειες: | Ξύλινη περίπτωση ή γυμνός |
| Χρόνος παράδοσης: | 6 μήνες μετά από την παραλαβή της προκαταβολής |
| Όροι πληρωμής: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Δυνατότητα προσφοράς: | 20 σύνολα/έτος |
|
Λεπτομερής ενημέρωση |
|||
| Στοιχείο: | Unloader σκαφών | Ζωγραφική: | HEMPEL |
|---|---|---|---|
| Χρώμα: | από το χρήστη | Ικανότητα: | 1600 t/h |
| Χαρακτήρας: | Ανθεκτικός | Πρότυπα: | ISO |
| price: | reasonable | Υλικός χειρισμός: | άνθρακας και μετάλλευμα |
| Υψηλό φως: | Unloader αρπαγών εκφόρτωσης μεταλλεύματος,Unloader σκαφών τύπων αρπαγών άνθρακα,1600 t/h Unloader κάδων αρπαγών |
||
Περιγραφή προϊόντων
Unloader σκαφών τύπων αρπαγών για τον άνθρακα και μετάλλευμα που χειρίζεται μαζικό Unloader σκαφών συστημάτων εκφόρτωσης σκαφών υλικών
Unloader σκαφών γέφυρα-τύπων συμπεριλαμβανομένου του αυτοπροωθούμενου τύπου καροτσακιών και του τύπου καροτσακιών σχεδίων σχοινιών καλωδίων. Τύπος καροτσακιών σχεδίων σχοινιών καλωδίων συμπεριλαμβανομένου του κύριου και βοηθητικού τύπου καροτσακιών και του διαφορικού τύπου καροτσακιών τεσσάρων τυμπάνων. Διαφορικός τύπος καροτσακιών τεσσάρων τυμπάνων συμπεριλαμβανομένου του μηχανικού διαφορικού τύπου καροτσακιών τεσσάρων τυμπάνων και του ηλεκτρικού διαφορικού τύπου καροτσακιών τεσσάρων τυμπάνων.
| πρότυπο | Αυτοπροωθούμενο καροτσάκι | Κύριο και βοηθητικό καροτσάκι | Μηχανικό διαφορικό | Ηλεκτρικό διαφορικό |
| βάρος (%) | 100% | 80% | 60~65% | 60% |
| σταθερότητα | 1.4 | 1.5 | 1.7~1.8 | 1.7~1.8 |
| Σχοινί καλωδίων lengtg | 1 | 6 | 2.5 | 2.5 |
| Κατανάλωση ισχύος | 1 | 2.5 | 1.1 | 1.2 |
| Λειτουργική δαπάνη (%) | 100% | 95% | 90% | 90% |
| Ελάττωμα και συντήρηση | Ποσοστό διακοπής υψηλό και σκληρό να διατηρήσει | Το ποσοστό διακοπής χαμηλό και εύκολο να διατηρήσει αλλά το σύστημα σχοινιών καλωδίων είναι περίπλοκα | Το σύστημα σχοινιών καλωδίων είναι απλό, εύκολος να αλλάξει το εργαλείο ο μειωτής είναι συγκεκριμένο σχέδιο, σκληρό να διατηρήσει και να αλλάξει | Το σύστημα σχοινιών καλωδίων είναι απλό, ο μειωτής εργαλείων είναι τυποποιημένος, εύκολος να διατηρήσει, το ηλεκτρικό σύστημα είναι περίπλοκο |
| Κόστος θεμελιώδους και των εγκαταστάσεων (%) | 100% | 95% | 85% | 85% |
| πρότυπο | Μηχανικό διαφορικό | Ηλεκτρικό διαφορικό |
| βάρος (τ) | 1100 | 1050 |
|
Απόσταση ραγών (μ) Απόσταση ροδών (μ) |
18~28 18 |
18~28 18 |
|
Αριθ. της ρόδας Πίεση Τ ροδών Οδηγός KW |
40 50 7.5*10 |
40 50 7.5*10 |
| Μηχανισμός KW Luffing | 90~110 | 90~110 |
| Μηχανισμός KW τεσσάρων τυμπάνων |
Έναρξη 2X500KW Τρέξιμο 315KW |
4*400 |
| Προδιαγραφή unloader σκαφών | ||||||||||||||||
| σκάφος | ικανότητα | ξεφορτώστε το χρόνο | ικανότητα ανελκυστήρων από την αρπαγή |
βάρος ενιαία αρπαγή |
κύκλος χρόνοι |
ένας κύκλος | πυκνότητα μαζικό υλικό |
ράγα απόσταση |
ράγα | ρόδα πίεση |
επέκταση της απόστασης προσιτότητας από την αρπαγή |
οπίσθια προσιτότητα απόσταση της αρπαγής |
ανύψωση ταχύτητα |
χαμήλωμα ταχύτητα |
καροτσάκι ταχύτητα |
ταξίδι ταχύτητα |
| DWT | t/h | ώρες | Τ | Τ | s | t/m3 | μ | kN | μ | μ | m/min | m/min | m/min | m/min | ||
| 1000 | 340 | 2.94 | 10 | 5.5 | 61.82 | 58.23529412 | 0,85 | 16 | QU80 | 350 | 23 | 21 | 90 | 100 | 120 | 25 |
| 5000 | 500-2000 | 2.5~10 | 12.5~48 | 7.3~28 | 67.42~71.43 | 52.56-53.4 | 0.8~0.9 | 10.5~20 | QU80~100 | 245~600 | 24~28 | 8~16 | 100~160 | 120~190 | 150~240 | 20 |
| 8000 | 1000 | 8.00 | 25 | 14.8 | 67.57 | 53.28 | 20 | QU100 | 350 | 28 | 17 | 135 | 150 | 180 | 20 | |
| 20000 | 800-1000 | 20.00 | 22~30 | 13.3~14.8 | 55.56~67.57 | 53.28~64.8 | 0,85 | 16~22 | QU80~120 | 330~530 | 24~38 | 21 | 12~135 | 135~150 | 180 | 20~25 |
| 30000 | 1250 | 24.00 | 32 | 19.6 | 63.78 | 56,448 | 0,95 | 16 | QU100 | 505 | 33 | 14 | 135 | 150 | 220 | 25 |
| 35000 | 800~1600 | 21.88~43.75 | 22~40.5 | 12.8~25 | 62.52~76.19 | 54~57.6 | 0.85~0.95 | 14~24 | QU80~100 | 330~530 | 27~31 | 11~19 | 120~135 | 135~180 | 180~220 | 20~25 |
| 50000 | 1250~1650 | 33.3~40 | 32~40 | 19.5~25 | 60~67.35 | 56.16~60 | 0.85~0.95 | 22~26 | QU100~120 | 500~520 | 30~33 | 17~19 | 150~200 | 180~240 | 180~220 | 20~25 |
| 70000 | 1250~1750 | 40~56 | 34~42 | 20.5~25.75 | 52.08~68 | 53~69.12 | 0.85~0.9 | 22~30 | QU100~120 | 500~600 | 32~40 | 16.5~27 | 160~220 | 190~240 | 180~240 | 20~25 |
| 100000 | 1000~1800 | 55.56~100 | 30~46 | 18~27.6 | 55.56~75.12 | 48~64.8 | 0.8-1 | 22~26 | QU120 | 450~600 | 30~38 | 17~20 | 135~180 | 150~220 | 180~240 | 25 |
| 150000 | 1800~2100 | 71.42~83.33 | 45~52 | 27.2~31.5 | 63.16~66.67 | 54~57 | 0.90~2.4 | 24~28 | QU120 | 600~736 | 39~41.5 | 19~24 | 160~200 | 190~240 | 200~240 | 20~25 |

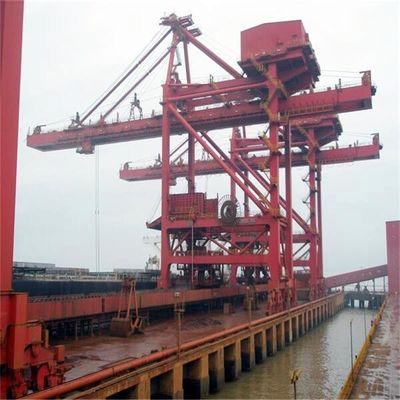

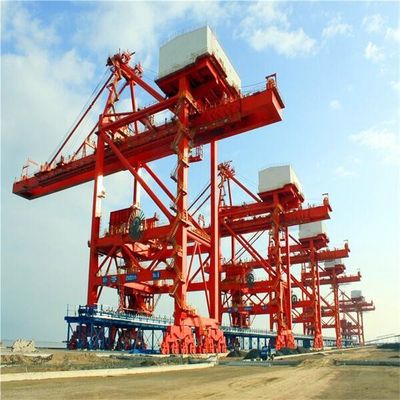

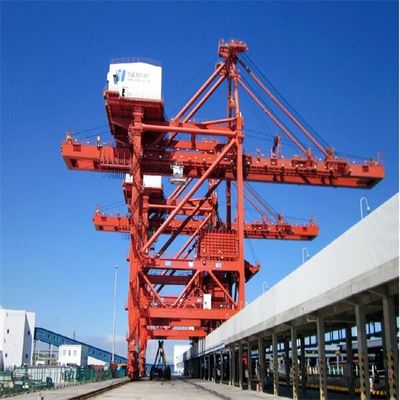

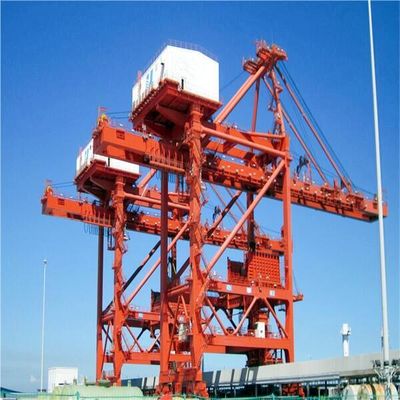

Κύρια δομή unloader σκαφών αρπαγών γέφυρα-τύπων
Μηχανισμός unloader σκαφών αρπαγών γέφυρα-τύπων
1.Traveling μηχανισμός
2. Κύρια δομή unloader σκαφών γέφυρα-τύπων
3. Σύστημα χοανών
4. Κάδος αρπαγών που ανυψώνει το μηχανισμό (μηχανικά διαφορικά τέσσερα τύμπανα)
5.Grab κάδος (reeving σύστημα σχοινιών καλωδίων)
6. Μηχανισμός Luffing
7.Wire reeving σύστημα σχοινιών ο μηχανισμός
8. Cantilever συσκευή γάντζων ασφάλειας
9.Wire reeving σύστημα σχοινιών του καροτσακιού υποστήριξης σχοινιών καλωδίων
Επισκόπηση της διαδικασίας παραγωγής
