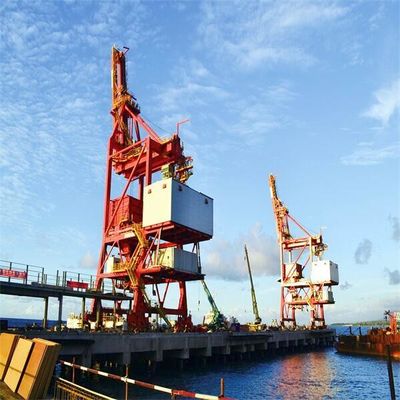

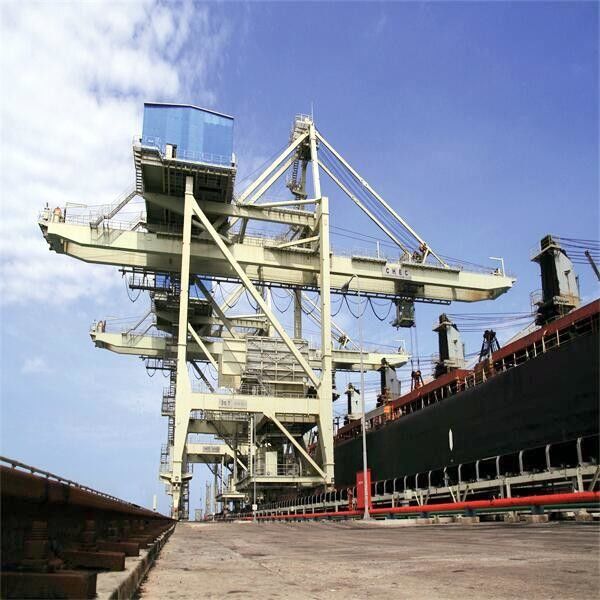

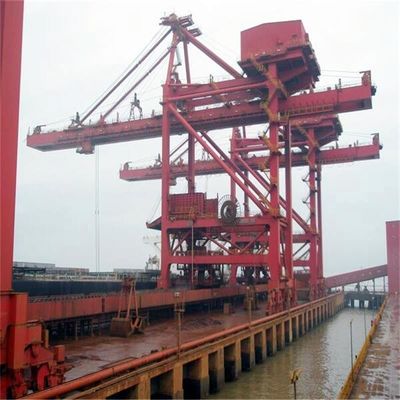

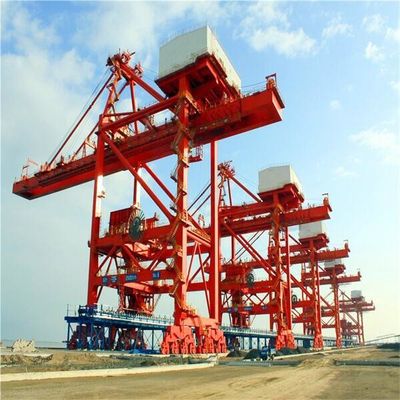

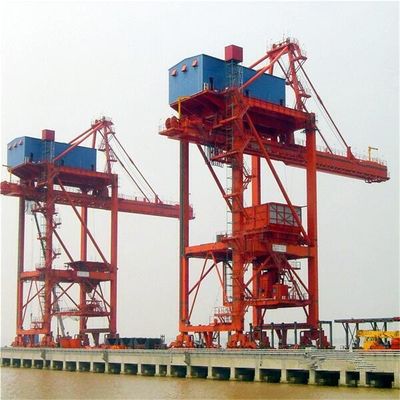

Επί σιδηροτροχιών Unloader σκαφών τύπων αρπαγών για το χειρισμό άνθρακα και μεταλλεύματος
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | SSI-HDCZ |
| Πιστοποίηση: | manufacture certificate |
| Αριθμό μοντέλου: | Προσαρμοσμένος |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | US $1,500,000-5,000,000/ Set |
| Συσκευασία λεπτομέρειες: | Ξύλινη περίπτωση ή γυμνός |
| Χρόνος παράδοσης: | 6 μήνες μετά από την παραλαβή της προκαταβολής |
| Όροι πληρωμής: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Δυνατότητα προσφοράς: | 20 σύνολα/έτος |
|
Λεπτομερής ενημέρωση |
|||
| Περιγραφή: | Unloader σκαφών σύστημα | Ζωγραφική: | Jotun |
|---|---|---|---|
| Χρώμα: | Κίτρινος | Ικανότητα: | 2600t/h |
| Χαρακτήρας: | αξιόπιστος | Πλεονέκτημα: | χαμηλή συντήρηση |
| Μηχανή: | τοπ εμπορικό σήμα | μειωτής εργαλείων: | Ευρωπαϊκό εμπορικό σήμα |
| Υψηλό φως: | Διαχειριζόμενα συστήματα εκφόρτωσης σκαφών μεταλλεύματος,Unloader σκαφών κάδων αρπαγών χειρισμού άνθρακα,Επί σιδηροτροχιών Unloaders τύπων αρπαγών |
||
Περιγραφή προϊόντων
Unloader σκαφών Unloader σκαφών τύπων αρπαγών συστημάτων για μαζικό Unloader σκαφών υλικού χειρισμού άνθρακα και μεταλλεύματος
Unloader σκαφών ssi-HDCZ είναι γενικά κατάλληλο σύμφωνα με την απαίτηση τεχνικών προδιαγραφών του πελάτη.
Unloader σκαφών γέφυρα-τύπων συμπεριλαμβανομένου του αυτοπροωθούμενου τύπου καροτσακιών και του τύπου καροτσακιών σχεδίων σχοινιών καλωδίων. Τύπος καροτσακιών σχεδίων σχοινιών καλωδίων συμπεριλαμβανομένου του κύριου και βοηθητικού τύπου καροτσακιών και του διαφορικού τύπου καροτσακιών τεσσάρων τυμπάνων. Διαφορικός τύπος καροτσακιών τεσσάρων τυμπάνων συμπεριλαμβανομένου του μηχανικού διαφορικού τύπου καροτσακιών τεσσάρων τυμπάνων και του ηλεκτρικού διαφορικού τύπου καροτσακιών τεσσάρων τυμπάνων.
Μηχανικό (ηλεκτρικό) διαφορικό unloader σκαφών γέφυρα-τύπων είναι το πιό προηγμένοτο και ευρέως χρησιμοποιημένο σήμερα. Το σύστημα ανύψωσής του, το ανοίγοντας σύστημα και ο σχεδιασμός του συστήματος, ελέγχονται από τέσσερα τύμπανα. Σχεδιάστηκε ιδιαίτερα για την εξειδίκευση στις επαγγελματικές λύσεις μαζικού χειρισμού που παρέχουν τα πολύ πιό υψηλά επίπεδα απόδοσης.
Με τη χρησιμοποίηση της μεγάλης μεταφοράς τα σκάφη για να στείλουν ολόκληρη τη μηχανή χωρίς αποσυναρμολογούν, το οποίο κονταίνει πολύ το χρόνο εγκαταστάσεων και ανάθεσης του εξοπλισμού επί του τόπου του πελάτη.
| πρότυπο | Αυτοπροωθούμενο καροτσάκι | Κύριο και βοηθητικό καροτσάκι | Μηχανικό διαφορικό | Ηλεκτρικό διαφορικό |
| βάρος (%) | 100% | 80% | 60~65% | 60% |
| σταθερότητα | 1.4 | 1.5 | 1.7~1.8 | 1.7~1.8 |
| Σχοινί καλωδίων lengtg | 1 | 6 | 2.5 | 2.5 |
| Κατανάλωση ισχύος | 1 | 2.5 | 1.1 | 1.2 |
| Λειτουργική δαπάνη (%) | 100% | 95% | 90% | 90% |
| Ελάττωμα και συντήρηση | Ποσοστό διακοπής υψηλό και σκληρό να διατηρήσει | Το ποσοστό διακοπής χαμηλό και εύκολο να διατηρήσει αλλά το σύστημα σχοινιών καλωδίων είναι περίπλοκα | Το σύστημα σχοινιών καλωδίων είναι απλό, εύκολος να αλλάξει το εργαλείο ο μειωτής είναι συγκεκριμένο σχέδιο, σκληρό να διατηρήσει και να αλλάξει | Το σύστημα σχοινιών καλωδίων είναι απλό, ο μειωτής εργαλείων είναι τυποποιημένος, εύκολος να διατηρήσει, το ηλεκτρικό σύστημα είναι περίπλοκο |
| Κόστος θεμελιώδους και των εγκαταστάσεων (%) | 100% | 95% | 85% | 85% |
| πρότυπο | Μηχανικό διαφορικό | Ηλεκτρικό διαφορικό |
| βάρος (τ) | 1100 | 1050 |
|
Απόσταση ραγών (μ) Απόσταση ροδών (μ) |
18~28 18 |
18~28 18 |
|
Αριθ. της ρόδας Πίεση Τ ροδών Οδηγός KW |
40 50 7.5*10 |
40 50 7.5*10 |
| Μηχανισμός KW Luffing | 90~110 | 90~110 |
| Μηχανισμός KW τεσσάρων τυμπάνων |
Έναρξη 2X500KW Τρέξιμο 315KW |
4*400 |
| Προδιαγραφή unloader σκαφών | ||||||||||||||||
| σκάφος | ικανότητα | ξεφορτώστε το χρόνο | ικανότητα ανελκυστήρων από την αρπαγή |
βάρος ενιαία αρπαγή |
κύκλος χρόνοι |
ένας κύκλος | πυκνότητα μαζικό υλικό |
ράγα απόσταση |
ράγα | ρόδα πίεση |
επέκταση της απόστασης προσιτότητας από την αρπαγή |
οπίσθια προσιτότητα απόσταση της αρπαγής |
ανύψωση ταχύτητα |
χαμήλωμα ταχύτητα |
καροτσάκι ταχύτητα |
ταξίδι ταχύτητα |
| DWT | t/h | ώρες | Τ | Τ | s | t/m3 | μ | kN | μ | μ | m/min | m/min | m/min | m/min | ||
| 1000 | 340 | 2.94 | 10 | 5.5 | 61.82 | 58.23529412 | 0,85 | 16 | QU80 | 350 | 23 | 21 | 90 | 100 | 120 | 25 |
| 5000 | 500-2000 | 2.5~10 | 12.5~48 | 7.3~28 | 67.42~71.43 | 52.56-53.4 | 0.8~0.9 | 10.5~20 | QU80~100 | 245~600 | 24~28 | 8~16 | 100~160 | 120~190 | 150~240 | 20 |
| 8000 | 1000 | 8.00 | 25 | 14.8 | 67.57 | 53.28 | 20 | QU100 | 350 | 28 | 17 | 135 | 150 | 180 | 20 | |
| 20000 | 800-1000 | 20.00 | 22~30 | 13.3~14.8 | 55.56~67.57 | 53.28~64.8 | 0,85 | 16~22 | QU80~120 | 330~530 | 24~38 | 21 | 12~135 | 135~150 | 180 | 20~25 |
| 30000 | 1250 | 24.00 | 32 | 19.6 | 63.78 | 56,448 | 0,95 | 16 | QU100 | 505 | 33 | 14 | 135 | 150 | 220 | 25 |
| 35000 | 800~1600 | 21.88~43.75 | 22~40.5 | 12.8~25 | 62.52~76.19 | 54~57.6 | 0.85~0.95 | 14~24 | QU80~100 | 330~530 | 27~31 | 11~19 | 120~135 | 135~180 | 180~220 | 20~25 |
| 50000 | 1250~1650 | 33.3~40 | 32~40 | 19.5~25 | 60~67.35 | 56.16~60 | 0.85~0.95 | 22~26 | QU100~120 | 500~520 | 30~33 | 17~19 | 150~200 | 180~240 | 180~220 | 20~25 |
| 70000 | 1250~1750 | 40~56 | 34~42 | 20.5~25.75 | 52.08~68 | 53~69.12 | 0.85~0.9 | 22~30 | QU100~120 | 500~600 | 32~40 | 16.5~27 | 160~220 | 190~240 | 180~240 | 20~25 |
| 100000 | 1000~1800 | 55.56~100 | 30~46 | 18~27.6 | 55.56~75.12 | 48~64.8 | 0.8-1 | 22~26 | QU120 | 450~600 | 30~38 | 17~20 | 135~180 | 150~220 | 180~240 | 25 |
| 150000 | 1800~2100 | 71.42~83.33 | 45~52 | 27.2~31.5 | 63.16~66.67 | 54~57 | 0.90~2.4 | 24~28 | QU120 | 600~736 | 39~41.5 | 19~24 | 160~200 | 190~240 | 200~240 | 20~25 |
Κύρια δομή unloader σκαφών αρπαγών γέφυρα-τύπων
Μηχανισμός unloader σκαφών αρπαγών γέφυρα-τύπων
1.Traveling μηχανισμός
2. Κύρια δομή unloader σκαφών γέφυρα-τύπων
3. Σύστημα χοανών
4. Κάδος αρπαγών που ανυψώνει το μηχανισμό (μηχανικά διαφορικά τέσσερα τύμπανα)
5.Grab κάδος (reeving σύστημα σχοινιών καλωδίων)
6. Μηχανισμός Luffing
7.Wire reeving σύστημα σχοινιών ο μηχανισμός
8. Cantilever συσκευή γάντζων ασφάλειας
9.Wire reeving σύστημα σχοινιών του καροτσακιού υποστήριξης σχοινιών καλωδίων
Επισκόπηση της διαδικασίας παραγωγής
Περίπου εμείς
Η βιομηχανική Co. τεχνολογίας ηλιοφάνειας της Σαγκάη, ΕΠΕ παίρνει την ανάπτυξη της ικανότητας κατασκευής ακρίβειας δεδομένου ότι ο στρατηγικός στόχος του, ενσωματώνει την ικανότητα σχεδίου και την ικανότητα κατασκευής, σχεδιάζει τον επαγγελματικούς εξοπλισμό και τα συστήματα για τα διάφορα ξηρά μαζικά φορτία, και ειδικεύεται στην κατασκευή των μεγάλων και μέσου μεγέθους μερών ακρίβειας για τον εξοπλισμό. Η ηλιοφάνεια της Σαγκάη έχει την άριστες Ε&Α και τη δυνατότητα σχεδίου των μαζικών φορτίων που μεταβιβάζουν τον εξοπλισμό και ενσωματώνει τη σημαντικά ικανότητα κατασκευής και τα έτη πλούσιας εμπειρίας κατασκευής του εργοστασίου ηλεκτρικής παραγωγής Tonglu Fuchunjiang. Η ηλιοφάνεια της Σαγκάη έχει την ισχυρή τεχνική δυνατότητα και τη δυνατότητα παραγωγής με υψηλό - ποιότητα και χαμηλή τιμή εργασίας. Το φορτίο μας και ξεφορτώνει τον εξοπλισμό συμπεριλαμβανομένης της τοποθετώντας αιχμή μηχανής τραίνων, unloader σκαφών, του φορτωτή σκαφών, κ.λπ. Ο μεταβιβάζοντας εξοπλισμός μας συμπεριλαμβανομένου του μεταφορέα ζωνών, του μεταφορέα βιδών, του μεταφορέα κάδων αλυσίδων, του μεταφορέα μεταλλουργικών ξυστρών, του εσωτερικού συστήματος πνευματικής μεταβίβασης φάσης παράκαμψης χαμηλής πιέσεως πυκνού, κ.λπ. Και ο εξοπλισμός αποθήκευσής μας συμπεριλαμβανομένου reclaimer στοιβαχτών ροδών κάδων, reclaimer βωλοκόπων, του μεταφορέα μεταλλουργικών ξυστρών, κ.λπ. Επιπλέον η ηλιοφάνεια της Σαγκάη παρέχει επίσης τα μέρη και τη δομή χάλυβα συγκόλλησης για το βαρύ εξοπλισμό.
