 |
Μεγάλες σφυρηλατημένες ρόδες για το διακινούμενο μηχανισμό γεφυρών ακτών γερανών τραίνων
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | SSI |
| Πιστοποίηση: | manufacture certificate |
| Αριθμό μοντέλου: | Ssi-μ |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1T |
|---|---|
| Τιμή: | US $2500-6000/ T |

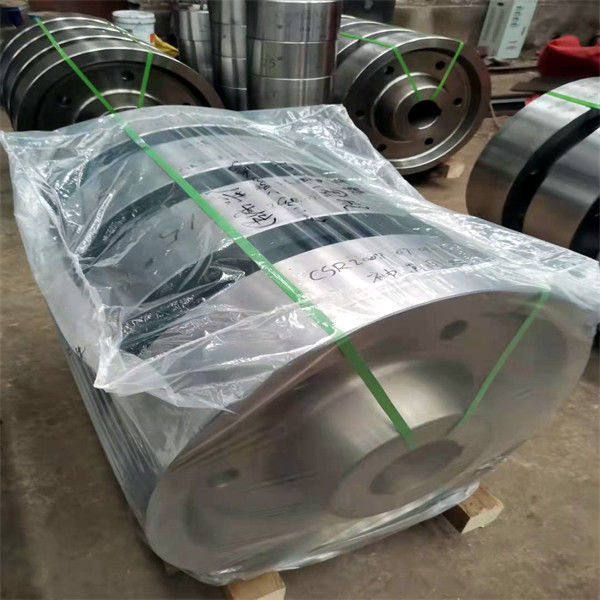

| Συσκευασία λεπτομέρειες: | Ξύλινη περίπτωση ή γυμνός |
| Χρόνος παράδοσης: | 2 -4months μετά από την παραλαβή της προκαταβολής |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 20000piece/year |
|
Λεπτομερής ενημέρωση |
|||
| Υλικό: | ποιοτικός χάλυβας | Θερμική επεξεργασία: | Απόσβεση και μετρίαση + απόσβεση |
|---|---|---|---|
| Χαρακτήρας: | Ανθεκτικός | Πλεονέκτημα: | Υψηλή επίδοση |
| όφελος: | χαμηλότερο κόστος | Προϊόν: | Ρόδα χάλυβα |
| Υψηλό φως: | Ρόδες χάλυβα για τα βαρέων καθηκόντων μηχανήματα,Κατεργασία ροδών χάλυβα γερανών,Υψηλή ακριβής σφυρηλατημένη κατεργασία ροδών χάλυβα |
||
Περιγραφή προϊόντων

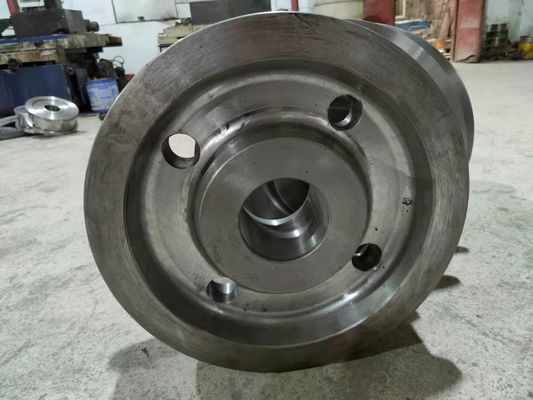

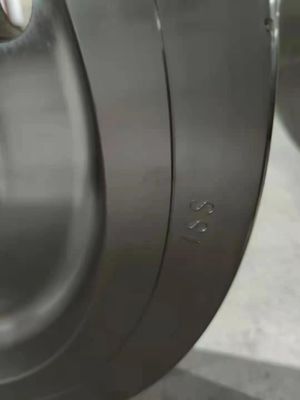

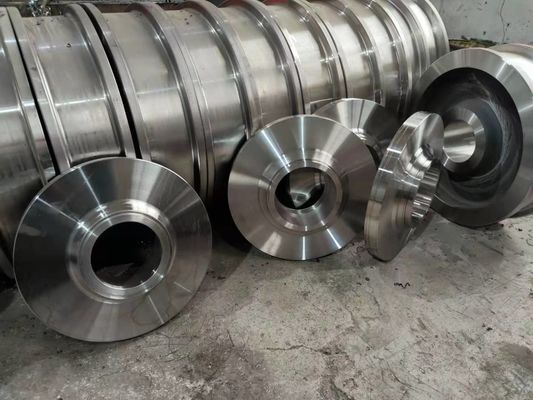

Μεγάλες σφυρηλατημένες ρόδες όπως οι ρόδες τραίνων, ρόδες γερανών, ρόδες γεφυρών ακτών, κ.λπ.
1. Το υλικό είναι CL60, και η χημική σύνθεση τήξης της θα συμμορφωθεί με τις παροχές της φυματίωσης/t2817. Η θέση θερμικής επεξεργασίας των ροδών είναι γενική αποσβήνοντας και μετριάζοντας επεξεργασία μετά από το σφυρηλατημένο κομμάτι, και το βήμα και το πλαίσιο αποσβήνονται + μετριάζονται. Η αρχή batch είναι ρόδες με τον ίδιο αριθμό φούρνων τήξης, το ίδιο πρότυπο και την ίδια θέση θερμικής επεξεργασίας. Η αξία σκληρότητας της επιφάνειας βήματος και πλαισίων πρέπει για να είναι 300 ~ 380hb, η σκληρότητα διανέμεται στα βήματα, και η σκληρότητα κατά 20mm κάτω από το βήμα είναι περισσότερο από 260hb. Μετά από τη θερμική επεξεργασία, η σκληρότητα επιφάνειας κάθε ρόδας θα εξεταστεί ομοιόμορφα σε τρία σημεία στο βήμα για να καλύψει τις απαιτήσεις σχεδίων που επιβεβαιώνονται και από τα δύο κόμματα.
2. Προκειμένου να εξασφαλιστεί η ποιότητα των προϊόντων, 100% ut NDT θα διευθυνθεί για ολόκληρη τη ρόδα, και η επιθεώρηση ΑΜ 100% θα διευθυνθεί για το βήμα και το πλαίσιο ροδών. Η μέθοδος ανίχνευσης ρωγμών και τα αποτελέσματα θα συναντήσουν την κατηγορία ΙΙ ποιοτικές απαιτήσεις JB/t5000.15-2007.
Πίνακας 1
| τέντωμα | επίθεση | |||
|
ReH (N/mm2) |
Rm (N/mm2) |
5 (%) |
Ζ (%) |
KU2 (J) (+20℃, αυλάκι depth2mm) |
| ≥550 | ≥950 | ≥16 | ≥35 | Μέσο value≥16 |
| Τα κανονικά εκτατά δείγματα θερμοκρασίας με d0 = 10mm και l0 = 50mm θα χρησιμοποιηθούν | Το σε σχήμα υ 2mm αυλακιού δείγμα αντίκτυπου θερμοκρασίας βάθους κανονικό υιοθετείται | |||
| Μέθοδος δοκιμής ΜΒ/Τ 228 | Μέθοδος δοκιμής ΜΒ/Τ 229 | |||
| Τύπος συνυπολογισμού | Λεπτό σύστημα | Χονδροειδές σύστημα |
| Α | ≤2.5 | ≤1.5 |
| Β | ≤3.0 | ≤2.0 |
| Γ | ≤2.5 | ≤2.0 |
| Δ | ≤2.5 | ≤2.0 |
| A+B+C+D | ≤5.5 | |
