Unloader κάδων αλυσίδων ασβεστόλιθων εξοπλισμού χειρισμού μαζικού φορτίου επιχείρησης ενέργειας
Λεπτομέρειες:
Τόπος καταγωγής: | Κίνα |
Μάρκα: | SSI-FL |
Πιστοποίηση: | manufacture certificate |
Αριθμό μοντέλου: | Προσαρμοσμένος |
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: | 1 |
---|---|
Τιμή: | US $500,000-1,000,000/ Set |
Συσκευασία λεπτομέρειες: | Ξύλινη περίπτωση ή γυμνός |
Χρόνος παράδοσης: | 3months μετά από την παραλαβή της προκαταβολής |
Όροι πληρωμής: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Δυνατότητα προσφοράς: | 40 σετ / έτος |
Λεπτομερής ενημέρωση |
|||
Ικανότητα: | 380 t/h | Όνομα: | unloader αυτοκινηταμαξών |
---|---|---|---|
Χρώμα: | HEMPEL | Χρώμα: | Κόκκινος |
όφελος: | Υψηλή επίδοση | Δομή: | χάλυβας άνθρακα |
Υλικό: | Ασβεστόλιθος | DFT: | 190um |
Υψηλό φως: | Unloader κάδων αλυσίδων ασβεστόλιθων,Unloader αυτοκινηταμαξών κάδων αλυσίδων,unloader αυτοκινήτων σιδηροδρόμου 380 t/h |
Περιγραφή προϊόντων

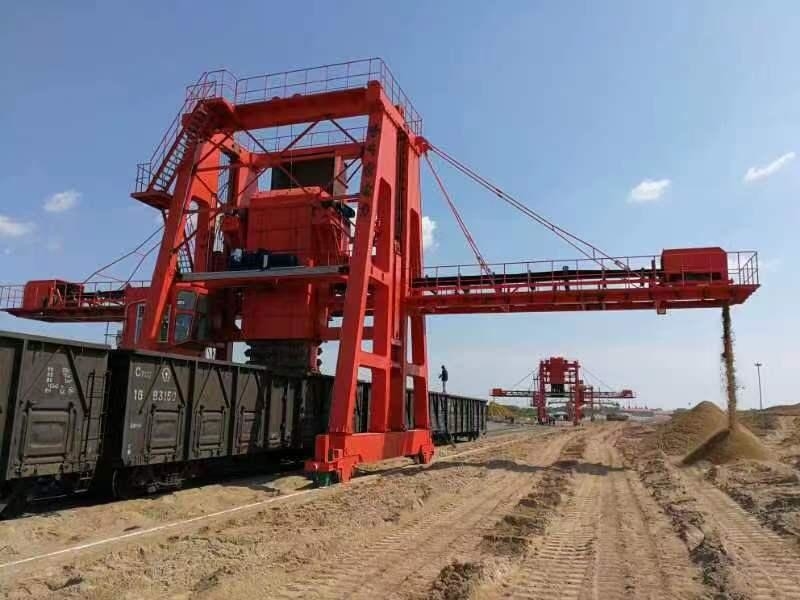

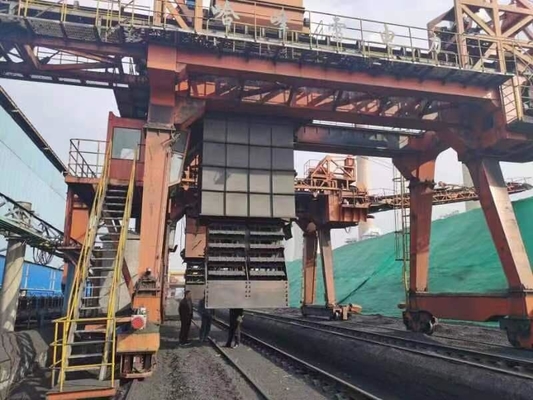

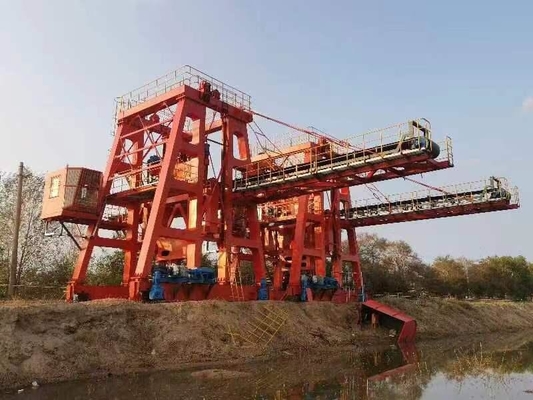

unloader κάδων αλυσίδων ασβεστόλιθων επιχείρησης ενέργειας
1. εισαγωγή
Ο τοποθετώντας αιχμή μηχανισμός κάδων είναι μια διπλή σειρά, ενιαίος μηχανισμός κάδων αλυσίδων κίνησης, και η αλυσίδα είναι μια στρατιωτική αλυσίδα δεξαμενών με μια πίσσα 203mm. Το σώμα κάδων αποτελείται από wear-resistant υλικό nm400, και στην αρχική έκθεση ποιοτικής επιθεώρησης χάλυβα θα παρασχεθούν τα αγαθά. Το πίσω πιάτο του μηχανισμού κάδων αλυσίδων εγκαθίσταται, και το κατώτατο μέρος είναι εξοπλισμένο με μια καθαρίζοντας συσκευή μεταλλουργικών ξυστρών. Η μεταλλουργική ξύστρα είναι 30mm παχιά και 800mm ευρέα και συνδέεται με τα πιάτα του «s» και στις δύο πλευρές. Μέσω της γρήγορης λειτουργίας του κάρρου, το κάρρο μπορεί να καθαριστεί και η κόχη μπορεί να προστατευθεί από την αρχή του κάρρου. Το ποσοστό καθαρισμού είναι μεγαλύτερο από 99%. Εξασφαλίστε ότι η υπόλοιπη ποσότητα στον κορμό είναι λιγότερο από 1 τόνος. Το ύψος ανύψωσης του κάδου αλυσίδων σχεδιάζεται σύμφωνα με το τρέχον τυποποιημένο βαγόνι εμπορευμάτων 60t/70t, και η στατική θέση δεν έχει επιπτώσεις στη μετάβαση ολόκληρου του βαγονιού εμπορευμάτων τραίνων.
Μηχανισμός βαρούλκων Luffing
Η σύνθεση και η ρύθμιση του luffing μηχανισμού βαρούλκων. Το βαρούλκο βρίσκεται στη μέση. Ο τηλεοπτικός έλεγχος για να εξασφαλίσουν την ασφάλεια και την αξιοπιστία, και η επιλογή και ο υπολογισμός των μερών συμμορφώνονται με τις σχετικές προτάσεις σε GB/t3811.
Ο luffing μηχανισμός αποτελείται από μια μηχανή, ένα φρένο δίσκων ή ροδών, μια σύζευξη, έναν σκληρό μειωτή δοντιών, μια συσκευή τυμπάνων, μια ανώτερη συσκευή τροχαλιών, κ.λπ. Ο τύπος δομών ενιαίας μηχανής, ενιαίου μειωτή, ενιαίου τυμπάνου, και διπλών φρένων υιοθετείται.
Υπάρχουν όρια και για την ανύψωση και για το χαμήλωμα στην ακραία θέση.
Το τύμπανο αποτελείται από Q345B, ενώνεται στενά και διαμορφώνεται, και έχει μια σύντομη δομή άξονων. Όταν το τύμπανο ενώνεται στενά στα τμήματα, η περιφερειακή συγκόλληση άκρης υπόκειται στην υπερηχητική ανίχνευση ρωγμών 100%. Η θερμική επεξεργασία θα διευθυνθεί μετά από τη συγκόλληση για να αποβάλει την πίεση. NDT για τον άξονα στελεχών.
Πρέπει να υπάρξουν τουλάχιστον 2,5 στροφές του σχοινιού χαλύβδινων συρμάτων που παραμένει στο τύμπανο όταν χαμηλώνουν τον κάδο αλυσίδων στην περιορισμένη θέση. Ο σφιγκτήρας για το σχοινί χαλύβδινων συρμάτων τοποθετείται στην πλευρά του τυμπάνου περισσότερο από τέσσερα.
Η σταθερή συσκευή τροχαλιών υιοθετεί τη δεσμευτική τροχαλία, η οποία τοποθετείται στο ανώτερο αεροπλάνο του πλαισίου καροτσακιών, που κρατά το διάστημα συντήρησης. Η αναλογία της διαμέτρου σχοινιών καλωδίων στη διάμετρο αυλακιού σχοινιών τροχαλιών και τυμπάνων θα καλύψει τις απαιτήσεις του κώδικα σχεδίου γερανών.
2. Προδιαγραφή unloader ασβεστόλιθων κάδων αλυσίδων
Καθήκον εργασίας: μετατόπιση 3 βαρέων καθηκόντων, 365days το χρόνο
Ικανότητα εκφόρτωσης: 350t/h
Απόσταση ραγών: 6000mm
Παροχή ηλεκτρικού ρεύματος: εξέλικτρο καλωδίων (δύναμη), λιγότερο από 200
Δύναμη: 380-400V
Συχνότητα: 50Hz
Ποσοστό εκφόρτωσης: ≥95%
Δύναμη κατανάλωσης: 145KW
3. Άλλες παράμετροι
3.1 διακινούμενος mechansim: 8 ρόδες και 4 οδηγοί.
Πρότυπο μηχανών: YX3-132
δύναμη: 7.5KW×4
ταχύτητα: 1450r/min
δύναμη VFD: βαρέων καθηκόντων 30KW (Seimens/ABB)
πρότυπο μειωτών εργαλείων: Άκαμπτη σειρά μειωτών δοντιών (Flender/SEW)
διακινούμενη ταχύτητα: 1.9~20m/min (VFD)
Dia της ρόδας: Φ630mm
Αριθ. των ροδών: 8
Ανώτατη πίεση ροδών: 15t
Απόσταση ραγών: 6000mm
3.2. ανελκυστήρας κάδων
Πρότυπο μηχανών: YZ225M-
δύναμη: 30KW×2 台
Άκαμπτο πρότυπο μειωτών δοντιών: ZQA500-3/4-15.75 (SEW/Flender)
Αναλογία: 15.75
ταχύτητα (ταχύτητα αλυσίδων): 95.7m/min
όγκος του κάδου: 43L
πλάτος του κάδου: 1100mm
τύπος αλυσίδας: στρατιωτική αλυσίδα δεξαμενών δύο-σειρών
πίσσα T203mm
καθήκον εργασίας: βαρέων καθηκόντων
3.3 βαρούλκο Luffing
Πρότυπο μηχανών: Yz225m-8
δύναμη: 22KW
ταχύτητα: 750r/min
τύπος μειωτών εργαλείων: Zqa650-48,57-8
αναλογία: 48.57
ταχύτητα βαρούλκων: V=2.37m/min
3.4, μεταφορέας ζωνών που τοποθετείται cantilever
Μεταφορέας ζωνών: ένας τρόπος να απαλλάξει,
Συσκευή μετάδοσης: YDΦ630-1000-2.5
δύναμη: 15KW
τροχαλία κάμψεων: Φ500
ταχύτητα: V=3.15m/s
πλάτος: B=1000mm
μεταβίβαση της ικανότητας: Q=800t/h
καθαριστής μεταφορέων ζωνών: η λεπίδα αποτελείται από το πολυουρεθάνιο
πίνακας της κύριας techanical ημερομηνίας
περιγραφή | παράμετρος | μονάδα |
υλικό | ασβεστόλιθος, άνθρακας | |
πυκνότητα | 0.8~2.5 | t/m3 |
κοκκοποίηση | <100> | χιλ. |
υγρασία | <15> | % |
ικανότητα εκφόρτωσης | ~350 | t/h |
ταχύτητα ταξιδιού | 20 | m/min |
έκταση ραγών | 6 | μ |
