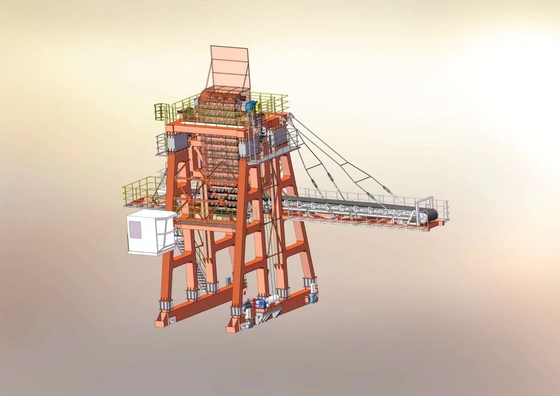

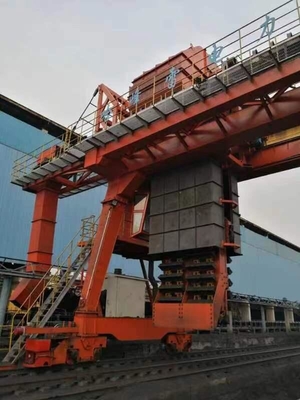

Unloader κάδων αλυσίδων βαγονιών εμπορευμάτων για τη με κάρβουνο επιχείρηση ενέργειας

Περιγραφή προϊόντων

unloader κάδων αλυσίδων εκφόρτωσης βαγονιών εμπορευμάτων για να ξεφορτώσει τον άνθρακα για τη με κάρβουνο επιχείρηση ενέργειας

1. εισαγωγή

Η πλήρως εσωκλειόμενη δομή κιβωτίων υιοθετείται. Η δομή χάλυβα αποτελείται από Q345B. Η διακινούμενη δομή υιοθετεί έναν τρίτο τύπο κοστουμιών σε έναν μειωτή, τέσσερα σύνολα τύπου καροτσακιών, και οκτώ διακινούμενες ρόδες. Η ρόδα με μια διάμετρο 630mm με το οδηγώντας σύστημα VFD για. Ένα VFD ελέγχει τέσσερα σύνολα μηχανών για να ταξιδεψει σταθερά.

Στο μηχανισμό κάδων αλυσίδων παρέχεται μια συσκευή κλειδώματος και η συσκευή προστασίας συναρμολογήσεων.

Συσκευή κλειδώματος: όταν οι άνοδοι ανελκυστήρων κάδων στην περιορισμένη θέση, η συσκευή κλειδώματος μπορούν να ενεργοποιηθούν αυτόματα, και το βάρος του τοποθετώντας αιχμή μηχανισμού μπορεί να αντεχτεί από τη συσκευή κλειδώματος μέσω του υδραυλικού pushrod μηχανισμού, ο οποίος μπορεί να αποτρέψει τα θύματα και τα ατυχήματα ζημίας εξοπλισμού που προκαλούνται με την ολίσθηση του ανυψωτικού μηχανισμού κάδων λόγω της αποτυχίας φρένων, και να επεκτείνουν επίσης τη ζωή υπηρεσιών του σχοινιού χαλύβδινων συρμάτων.

Ενδασφαλίζοντας συσκευή προστασίας: όταν οι άνοδοι ανελκυστήρων κάδων στη θέση ορίου, ο φωτεινός σηματοδότης θα γίνουν αυτόματα πράσινες, το οποίο μπορεί να διευκολύνει τον οδηγό τραίνων για να προσδιορίσει εάν unloader λειτουργεί και εάν μπορεί να εισαγάγει το σταθμό

Unloader ασβεστόλιθων κάδων αλυσίδων έχει επίσης άλλη προστασία ενδασφάλισης, όπως η ενδασφάλιση μεταξύ του σφιγκτήρα ραγών και του διακινούμενου μηχανισμού, η ενδασφάλιση μεταξύ του μεταφορέα ζωνών και του tipper μηχανισμού, η ενδασφάλιση μεταξύ της πόρτας του λειτουργούντος δωματίου και η παροχή κύριου ηλεκτρικού ρεύματος (δηλ. την πόρτα δεν μπορεί να κλείσουν, και η παροχή κύριου ηλεκτρικού ρεύματος δεν μπορεί να παρασχεθεί), οι οποίες μπορούν να εξασφαλίσουν ότι οι unloader ασβεστόλιθων ανελκυστήρων αλυσίδων εργασίες σε ένα ασφαλές περιβάλλον δηλώνουν όλο το χρόνο και βελτιώνουν το ποσοστό λειτουργίας.

Το κατώτατο σημείο του κάδου αλυσίδων είναι εξοπλισμένο με μια μεγάλη συσκευή προστασίας αλυσίδων μεταλλουργικών ξυστρών, η οποία δεν μπορεί όχι μόνο λεπτομερώς να καθαρίσει τα υλικά αλλά και να βλάψει ποτέ το βαγόνι εμπορευμάτων. Όταν ο κάδος αλυσίδων λειτουργεί, η συσκευή μεταλλουργικών ξυστρών διαδραματίζει το ρόλο του ξυσίματος των υλικών. Το υλικό μεταλλουργικών ξυστρών είναι 16Mn, ώστε να μειωθεί το πλεόνασμα των υλικών όσο το δυνατόν περισσότερο και να μειωθεί η ένταση εργασίας των εργαζομένων. Το ποσοστό απαλλαγής είναι μεγαλύτερο από 99% και η παραμονή υλική είναι λιγότερο από 1 τόνος.

Τα δόντια κάδων αλυσίδων αποτελούνται από το υλικό wear-resistant πιάτο κραμάτων 60Si2Mn, το οποίο αυξάνει τη ζωή υπηρεσιών από 3-4 συγκρινόμενος φορές με το συνηθισμένο wear-resistant πιάτο.

Τα ηλεκτρικά συστατικά για unloader κάδων αλυσίδων είναι όλα τα προϊόντα Siemens, ABB ή Σνάιντερ. Υλικά θερμικής μόνωσης και κλιματιστικά μηχανήματα (εμπορικό σήμα: Gree) χρησιμοποιείται στο αμάξι χειριστών. Το μετριασμένο γυαλί χρησιμοποιείται στο δωμάτιο λειτουργίας, και μια ηλεκτρική ψήκτρα φοριέται, το περιβάλλον αμαξιών χειριστών είναι άνετο.

2. Προδιαγραφή unloader ασβεστόλιθων κάδων αλυσίδων

Καθήκον εργασίας: μετατόπιση 3 βαρέων καθηκόντων, 365days το χρόνο

Ικανότητα εκφόρτωσης: 350t/h

Απόσταση ραγών: 6000mm

Παροχή ηλεκτρικού ρεύματος: εξέλικτρο καλωδίων (δύναμη), λιγότερο από 200

Δύναμη: 380-400V

Συχνότητα: 50Hz

Ποσοστό εκφόρτωσης: ≥95%

Δύναμη κατανάλωσης: 145KW

3. Άλλες παράμετροι

3.1 διακινούμενος mechansim: 8 ρόδες και 4 οδηγοί.

Πρότυπο μηχανών: YX3-132

δύναμη: 7.5KW×4

ταχύτητα: 1450r/min

δύναμη VFD: βαρέων καθηκόντων 30KW (Seimens/ABB)

πρότυπο μειωτών εργαλείων: Άκαμπτη σειρά μειωτών δοντιών (Flender/SEW)

διακινούμενη ταχύτητα: 1.9~20m/min (VFD)

Dia της ρόδας: Φ630mm

Αριθ. των ροδών: 8

Ανώτατη πίεση ροδών: 15t

Απόσταση ραγών: 6000mm

3.2. ανελκυστήρας κάδων

Πρότυπο μηχανών: YZ225M-

δύναμη: 30KW×2 台

Άκαμπτο πρότυπο μειωτών δοντιών: ZQA500-3/4-15.75 (SEW/Flender)

Αναλογία: 15.75

ταχύτητα (ταχύτητα αλυσίδων): 95.7m/min

όγκος του κάδου: 43L

πλάτος του κάδου: 1100mm

τύπος αλυσίδας: στρατιωτική αλυσίδα δεξαμενών δύο-σειρών

πίσσα T203mm

καθήκον εργασίας: βαρέων καθηκόντων

3.3 βαρούλκο Luffing

Πρότυπο μηχανών: Yz225m-8

δύναμη: 22KW

ταχύτητα: 750r/min

τύπος μειωτών εργαλείων: Zqa650-48,57-8

αναλογία: 48.57

ταχύτητα βαρούλκων: V=2.37m/min

3.4, μεταφορέας ζωνών που τοποθετείται cantilever

Μεταφορέας ζωνών: ένας τρόπος να απαλλάξει,

Συσκευή μετάδοσης: YDΦ630-1000-2.5

δύναμη: 15KW

τροχαλία κάμψεων: Φ500

ταχύτητα: V=3.15m/s

πλάτος: B=1000mm

μεταβίβαση της ικανότητας: Q=800t/h

καθαριστής μεταφορέων ζωνών: η λεπίδα αποτελείται από το πολυουρεθάνιο

πίνακας της κύριας techanical ημερομηνίας
